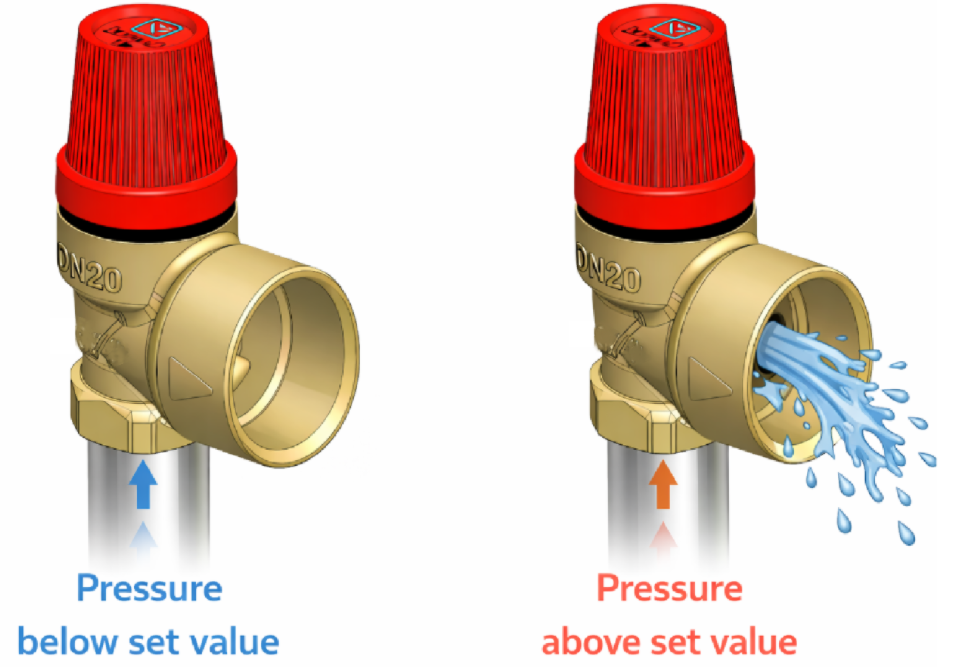

Varnostni ventil se uporablja kot varnostna naprava za kotle centralnega ogrevanja. Ščiti kotel in priključeno cevovodno napeljavo pred previsokim tlakom. Ventil se samodejno odpre, ko je dosežen nastavljen tlak.

Med normalnim delovanjem zvišanje temperature povzroči raztezanje medija v sistemu, kar vodi do povečanja notranjega tlaka.
Ko tlak preseže dovoljeno vrednost se ventil odpre. Medij se odvaja skozi iztok, dokler se tlak ne zniža na varno raven, nato pa se ventil samodejno ponovno zapre.
Velikost varnostnega ventila mora biti izbrana glede na toplotno moč sistema.

Izpustna cev, priključena na varnostni ventil, mora biti nameščena tako, da ne ovira delovanja ventila in preprečuje kakršno koli nevarnost poškodb ali škode. Izpuščeni medij mora biti varno odveden s pomočjo ustrezne cevne napeljave.

V skladu z veljavnimi predpisi mora biti izpust iz varnostnega ventila viden in speljan do ustreznega zbirnega mesta ali odtoka.

Pri ventilih z manjšimi izpustnimi zmogljivostmi se priporoča vgradnja lijaka (tundisha) neposredno v izpustni vod (glej sliko A). Pri večjih izpustnih zmogljivostih mora biti izpust ustrezno dimenzioniran, tako da omogoča neoviran pretok in varno odvajanje (glej sliko B).

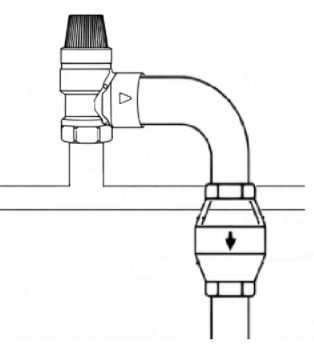

SLIKA A:

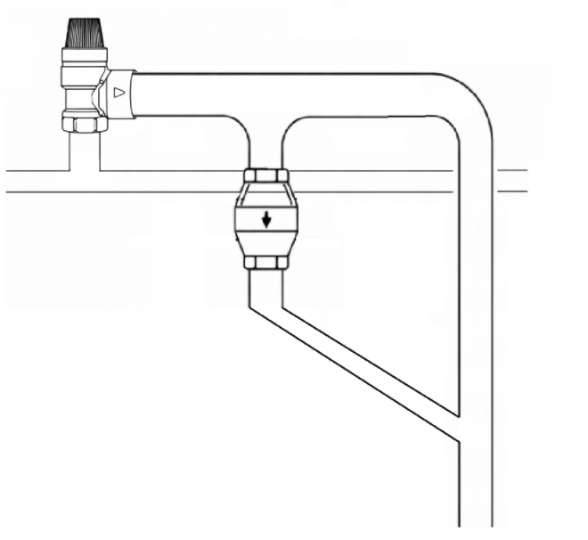

SLIKA B:

Materiali in konstrukcija:

• Ohišje: forged brass acc. to EN 12165
• Vzmet: vzmetno jeklo 1.4310
• Membrana: EPDM
• Zgornji del: PA6
• Notranji navoji: po standardu ISO 228-1

Podatki o delovanju:

• Izhodni tlak: 1,8bar - 10bar (poglej tabelo)
• Min. temperatura: 0 °C (voda 0,5 °C)
• Maks. temperatura: 110 °C
• Oblika in preizkušanje izvedena v skladu s standardom ISO 4216-1

Medij:
Čistost ogrevalne vode mora ustrezati standardoma ÖNORM H 5195 in VDI 2035. Uporaba etilen- ali propilenglikola v mešalnem razmerju 25–50 % je dovoljena. EPDM tesnila so občutljiva na maziva z mineralnimi olji, kar lahko povzroči poškodbe tesnil. Pri uporabi etilen glikolskih izdelkov za zaščito pred zmrzaljo in korozijo upoštevajte dokumentacijo proizvajalca.
