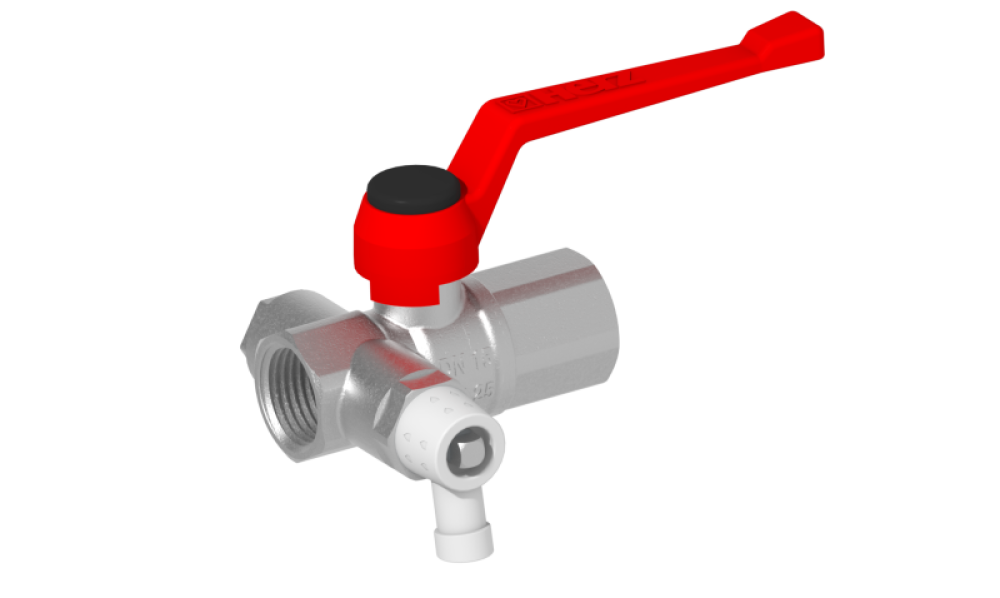

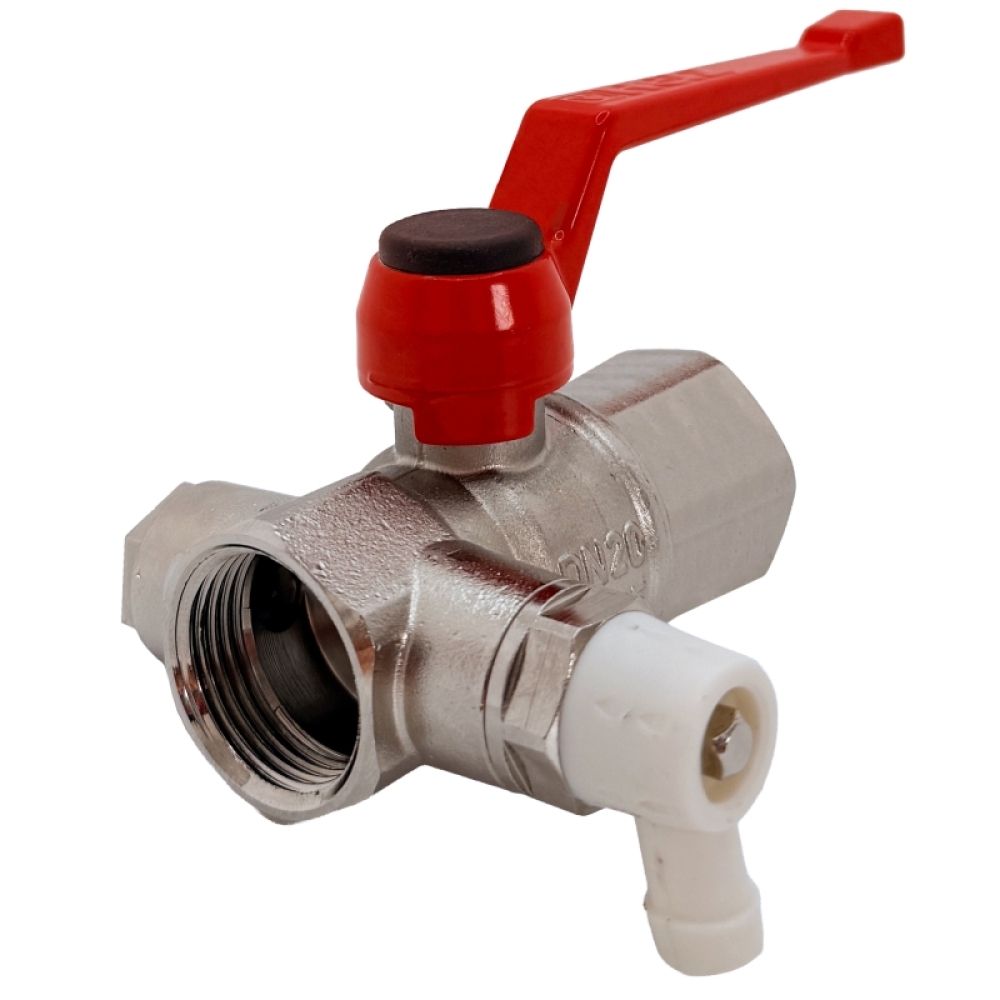

Кульовий клапан Multiport – подовжена версія за функціональністю повністю відповідає базовій моделі, оскільки має випуск з одного боку та заглушку з іншого, але подовжений корпус робить його повністю ідентичним за довжиною старій версії клапана з випуском.
Ця модифікація підходить для випадків, коли необхідно зберегти існуючі монтажні розміри або замінити старі клапани без змін у системі.
Подовжена версія доступна у розмірах DN15 та DN20.
Мультипортова конструкція дозволяє встановлювати різні приєднання, вимірювальні елементи та додаткове обладнання, розширюючи можливості застосування клапана.

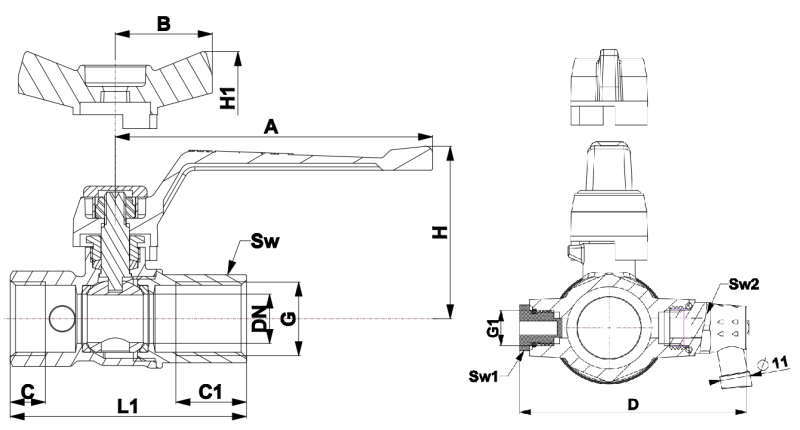

| IDENT | EAN | DN | PN | G [in] |
G1 [in] |
L1 [mm] |
D [mm] |
C [mm] |
C1 [mm] |
A [mm |
H [mm] |
Sw [mm] |
Sw1 [mm] |
Sw2 [mm] |
| 1241621 | 3838963245612 | 15 | 25 | G1/2" | G1/4" | 67 | 69,1 | 11 | 22,6 | 90 | 48,8 | 25 | 17 | 19 |
| 1241622 | 3838963245629 | 20 | 25 | G3/4" | G1/4" | 71 | 74,5 | 11 | 22,6 | 90 | 51,1 | 30 | 17 | 19 |
Дані про роботу
Робочий тиск: максимум 25 бар
Діапазон робочих температур: від -10 °C до +110 °C
(для води від +0,5 °C до +110 °C – без пари)
Середовище: вода (неагресивні середовища)
Якість теплоносія повинна відповідати стандартам ÖNORM H5195 або VDI 2035.
Використання етилен- або пропіленгліколю у змішувальній пропорції 25–50 % дозволено.
При використанні продуктів з етиленгліколем для захисту від замерзання та корозії слід враховувати документацію виробника.
Ущільнення з EPDM є чутливими до мастил на основі мінеральних олив, що може спричинити пошкодження ущільнень EPDM у клапанах, де вони застосовуються.
Кульовий клапан HERZ для гарячої та холодної води не підходить для використання з агресивними середовищами (такими як кислоти, луги, легкозаймисті та вибухонебезпечні гази), оскільки вони можуть зруйнувати ущільнювальні елементи.
