Sistem HERZ Thermiq ponuja prilagodljive komunikacijske možnosti in omogoča povezavo v treh različicah, odvisno od tipa izdelka:

• Žična
• Wi‑Fi
• Zigbee

Vsaka različica zagotavlja zanesljivo izmenjavo podatkov med sobnimi krmilniki, aktuatorji in centralno krmilno enoto ter ohranja združljivost znotraj ekosistema HERZ Thermiq.

HERZ Thermiq FanNova krmilnik nudi napredno regulacijo za fan coil enote in talne reže (trench grelce), podpirajoč konfiguracije z 2- in 4-cevnimi vezavami. Namenjen sodobnemu upravljanju udobja, zagotavlja natančno regulacijo temperature in vlažnosti s pomočjo optimiziranih krmilnih algoritmov. Krmilnik omogoča fleksibilno delovanje 3‑stopenjskih ventilatorjev 230 V in samodejno prilagaja hitrost ventilatorja glede na potrebo. Integrirane funkcije proti zmrzovanju in pregrevanju izboljšujejo varnost, vgrajen ECO način pa pomaga zmanjševati porabo energije in obratovalne stroške.
Naprava komunicira prek Wi‑Fi (2,4 GHz) in MODBUS RS‑485, kar omogoča enostavno integracijo v pametne nadzorne sisteme. Intuitiven uporabniški vmesnik in enostaven postopek nastavitve omogočata hitro in priročno namestitev za strokovnjake. Ob podpori mešanih instalacij — na primer fan coil enot v kombinaciji s talnim ogrevanjem — FanNova ponuja vsestransko funkcionalnost, primerno za stanovanjske in poslovne aplikacije.

Glavne prednosti izdelka

• Univerzalni krmilnik za različne ogrevalne in hlajenje naprave
• Združljiv s sistemi s 2- in 4-cevnimi fan coil ali talnimi grelci
• Samodejni način Ogrevanje/Hladenje za sezonsko preklapljanje
• Fleksibilno upravljanje s 3-stopenjskimi ventilatorji 230 V z avtomatskim prilagajanjem
• Integrirane funkcije proti zmrzovanju in pregrevanju
• Vgrajen ECO način za optimizirano energetsko učinkovitost
• Enostaven uporabniški vmesnik in intuitivna nastavitev za monterje
• Komunikacija prek Wi-Fi 2,4 GHz in MODBUS RS-485 za pametno integracijo

EG‑skladnost

Z nalepitvijo oznake CE proizvajalec izjavi, da je HERZ Thermiq v skladu z naslednjimi relevantnimi varnostnimi predpisi:
• Direktiva EU o nizki napetosti 2014/35/EU
• Direktiva EU o elektromagnetni združljivosti 2014/30/EU
• Direktiva EU RoHS 2011/65/EU
• Direktiva EU WEEE 2012/19/EU (Reg. št. DE 23479719)

Skladnost je bila preverjena, ustrezna dokumentacija in izjava o skladnosti EU pa sta shranjeni pri proizvajalcu.

Izjava o skladnosti - SLO, ENG, DEU

Parameter	Vrednost
Napajanje	230V AC 50 Hz
Nastavitvena temperatura	Od 5,0°C do 45,0°C
Natančnost merjenja temperature	0,1 ali 0,5°C
Krmilni algoritem	Histerza (±0,1..±2°C), TPI (za talno ogrevanje)
Komunikacija	Wi-Fi 2,4GHz
Vhod A+/B-	Modbus RS-485
Vhodi	S1/COM, S2/COM - temperaturni senzor ali breznapetostni kontakt
Izhodi za krmiljenje ventila	V1, V2 - 230V AC, 5(2)A
zhodi za krmiljenje ventilatorja	F1, F2, F3 - 230V AC, 5(2)A

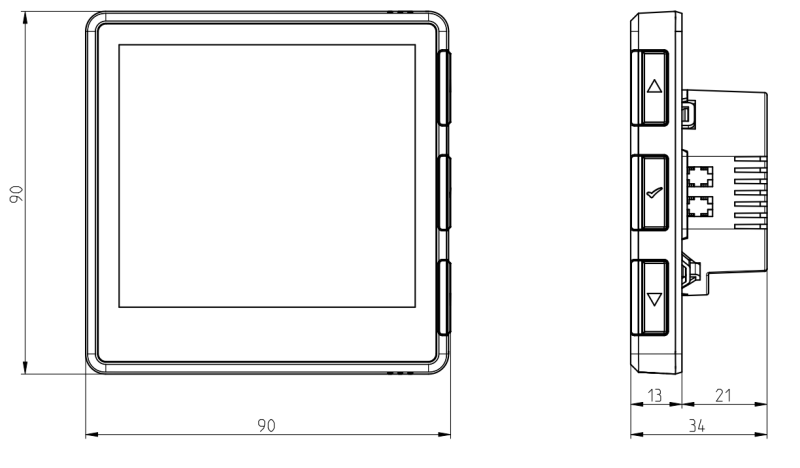

Dimenzije	90 x 90 x 44 mm (13 mm po namestitvi v ohišje premera 60)

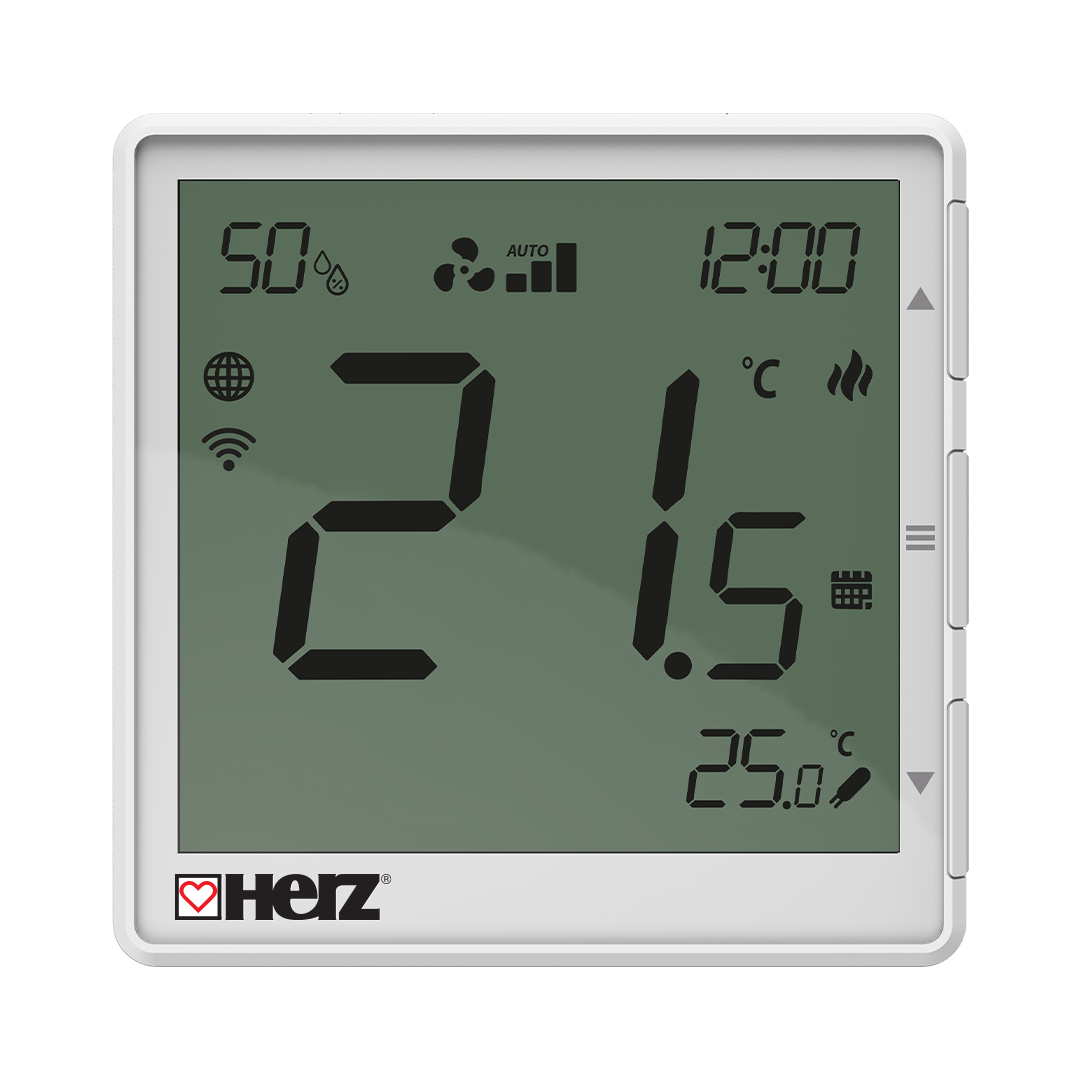

Opis LCD ikon + opis gumbov

Opis LED ikon

1. Prikazovalnik vlage
2. Temperatura v prostoru
3. Ikona ventilatorja (se animira, ko ventilator deluje)
4. Hitrost ventilatorja (LO, ME, HI, AUTO, OFF)
5. Ura
6. Enota Celsius
7. Ikona načina delovanja ogrevanja
8. Ikona hlajenja
9. Aktiviran AUTO način ogrevanja/hlajenja
10. Ikona urnika
11. Ročni ali začasni preklopni način
12. Senzor pipe (2-PIPE) ali zunanji temperaturni senzor
13. Temperaturna vrednost dodatnega senzorja
14. Senzor zasedenosti - priključen na S2-COM
15. Ikona izklopa napajanja
16. Zaklep ključa
17. Ikona parametrov
18. Ikona nastavitev (ikona za nastavitev vrednosti)
19. Ikona načina zamrzovanja
20. Ikona talnega gretja
21. Ikona ECO načina
22. Povezava WiFi
23. Povezava v oblak

Opis gumbov:

„UP“ gumb
„OK“ gumb
„DOWN“ gumb

Varnostne informacije in namestitev

Uporabljajte v skladu z nacionalnimi in EU predpisi. Napravo uporabljajte samo v namen, za katerega je namenjena, in jo hranite v suhem stanju. Izdelek je namenjen za notranjo uporabo. Pred namestitvijo ali uporabo preberite celoten priročnik. Namestitev mora opraviti usposobljen strokovnjak z ustreznimi električnimi kvalifikacijami, v skladu z veljavnimi standardi in predpisi v določeni državi ter v EU. Proizvajalec ni odgovoren za neskladnost z navodili.
Za celotno namestitev je lahko potrebna dodatna zaščitna oprema, za katero je odgovoren monter.


Namestitev

Uporabljajte v skladu z nacionalnimi in EU predpisi. Napravo uporabljajte le v namenu, za katerega je namenjena, in jo hranite v suhem stanju. Izdelek je namenjen samo za notranjo uporabo. Pred namestitvijo ali uporabo preberite celoten priročnik. Namestitev mora opraviti usposobljen strokovnjak z ustreznimi električnimi kvalifikacijami, v skladu z veljavnimi standardi in predpisi v določeni državi ter v EU. Proizvajalec ni odgovoren za neskladnost z navodili.
Za celotno namestitev obstajajo lahko dodatni zaščitni zahtevki, za katere je odgovoren monter.
