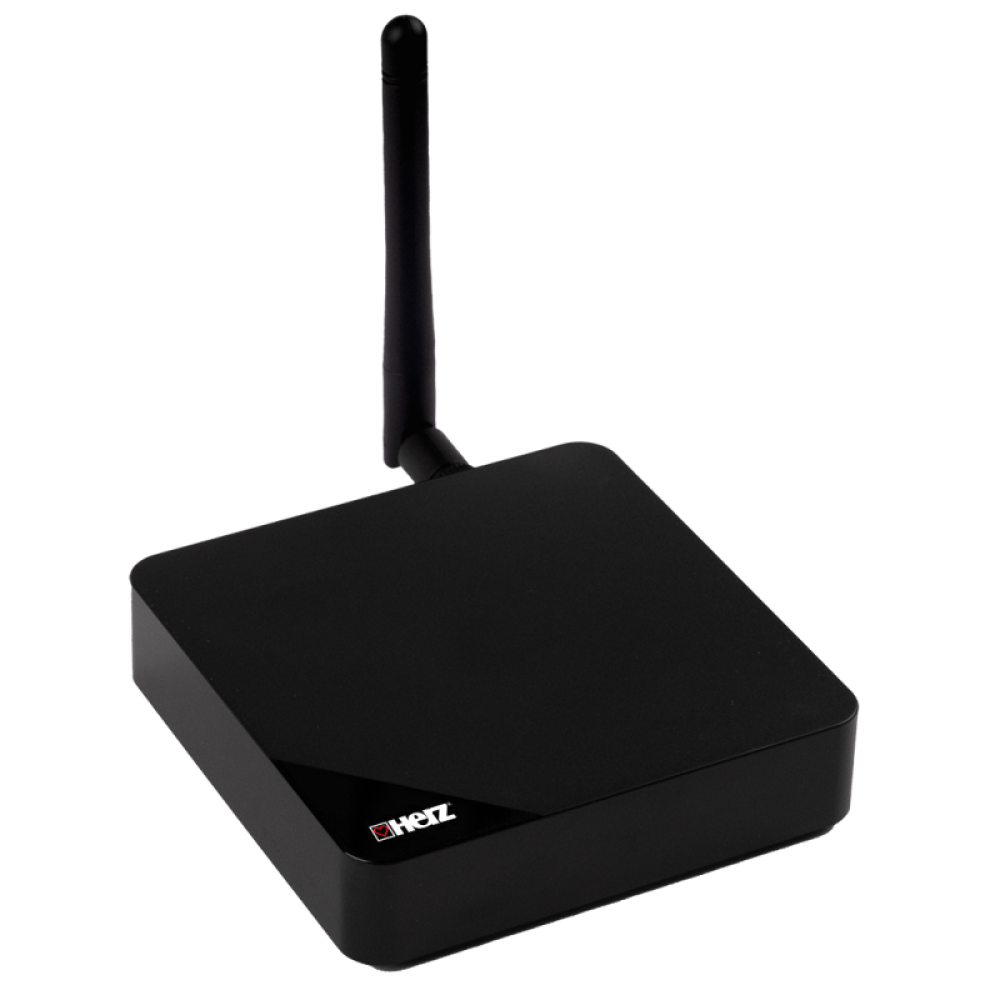

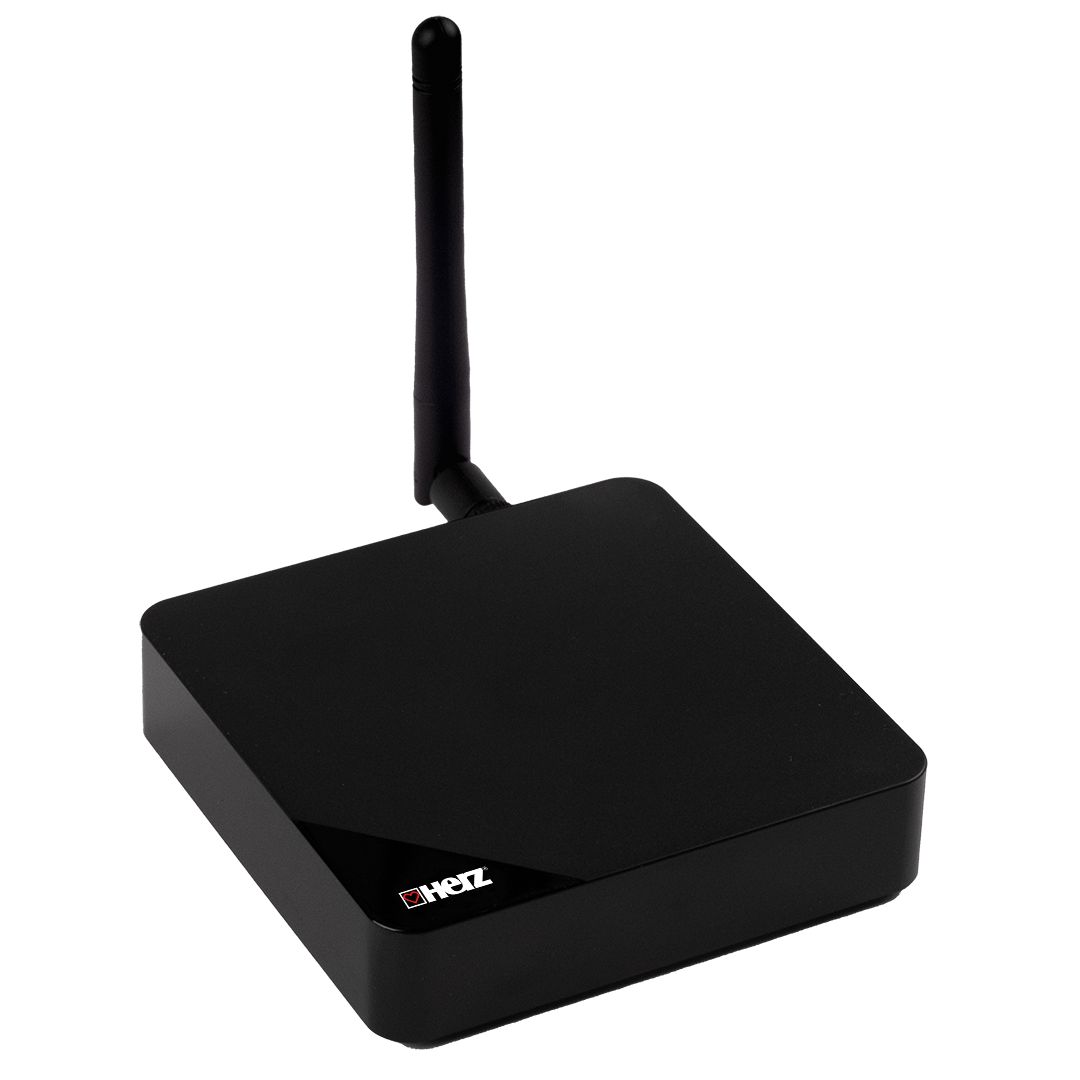

Thermiq Connect
3 F820 71
3 F820 71
Pametni internetni prehod – osrednja naprava za povezovanje vseh pametnih komponent,
Omogoča povezavo prek ZigBee in Wi-Fi,
Deluje tudi brez internetne povezave,
Vključuje napajalnik, napajalni kabel USB-C in LAN kabel.
| IDENT | EAN | NAPAJANJE | L | H | L1 |
| 3 F820 71 | 3838963244974 | 5 V DC, USB type C | 90 | 90 | 22 |
Sistem HERZ Thermiq nudi prilagodljive komunikacijske možnosti in omogoča povezavo v treh različicah, odvisno od tipa izdelka:
• Žična
• Wi‑Fi
• Zigbee
Vsaka različica zagotavlja zanesljivo izmenjavo podatkov med sobnimi krmilniki, aktuatorji in centralno krmilno enoto ter ohranja združljivost v ekosistemu HERZ Thermiq.
HERZ Thermiq Connect je osrednji komunikacijski hub sistema HERZ Thermiq. Deluje kot jedrna naprava, na katero so priključeni vsi ostali pametni komponenti — kot so termostati, aktuatorji in senzorji. Povezovanje žičnih in brezžičnih naprav v enotno omrežje zagotavlja zanesljivo izmenjavo podatkov in usklajeno delovanje celotnega sistema.
HERZ Thermiq Connect je zasnovan za enostavno konfiguracijo in prilagodljivo komunikacijo. Nastavitev omrežja in komunikacijskih načinov je hitra in intuitivna, uporabnik pa lahko izbira med Wi‑Fi in LAN (Ethernet) povezavo. Naprava je opremljena z Ethernet (RJ45) priključkom in LED indikatorji, ki prikazujejo trenutni status delovanja. Napaja se z 5 V DC preko USB Type‑C povezave.
Zunanja antena zagotavlja razširjen komunikacijski doseg, sistem pa podpira tudi prenos nastavitev omrežja na novo napravo brez izgube podatkov. Nastavitve komunikacijskih kanalov je mogoče prilagoditi neposredno prek vmesnika naprave, kar zmanjša morebitne motnje iz bližnjih naprav.
HERZ Thermiq Connect deluje po standardu Zigbee 3.0, kar omogoča brezhibno integracijo z združljivimi napravami v okviru Tuya ekosistema. Poleg tega podpira glasovna pomočnika Google Home in Amazon Alexa, kar omogoča priročno in inteligentno upravljanje z glasovnimi ukazi.
Glavne prednosti izdelka:
• Vgrajena zunanja antena za podaljšanje dosega omrežja Zigbee 3.0.
• Enostavno premagovanje armiranobetonskih stropov ali več pregradnih sten.
• Enostavno upravljanje – naprave je mogoče hitro in intuitivno dodati v Zigbee omrežje.
• Napredno zmanjševanje motenj – komunikacijske kanale je mogoče prilagoditi neposredno prek vmesnika.
• Primerno za vgradnjo na steno ali prostostoječo namestitev.
• Možnost delovanja v offline načinu v primeru začasne prekinjenosti omrežja.
• Žična
• Wi‑Fi
• Zigbee
Vsaka različica zagotavlja zanesljivo izmenjavo podatkov med sobnimi krmilniki, aktuatorji in centralno krmilno enoto ter ohranja združljivost v ekosistemu HERZ Thermiq.
HERZ Thermiq Connect je osrednji komunikacijski hub sistema HERZ Thermiq. Deluje kot jedrna naprava, na katero so priključeni vsi ostali pametni komponenti — kot so termostati, aktuatorji in senzorji. Povezovanje žičnih in brezžičnih naprav v enotno omrežje zagotavlja zanesljivo izmenjavo podatkov in usklajeno delovanje celotnega sistema.
HERZ Thermiq Connect je zasnovan za enostavno konfiguracijo in prilagodljivo komunikacijo. Nastavitev omrežja in komunikacijskih načinov je hitra in intuitivna, uporabnik pa lahko izbira med Wi‑Fi in LAN (Ethernet) povezavo. Naprava je opremljena z Ethernet (RJ45) priključkom in LED indikatorji, ki prikazujejo trenutni status delovanja. Napaja se z 5 V DC preko USB Type‑C povezave.
Zunanja antena zagotavlja razširjen komunikacijski doseg, sistem pa podpira tudi prenos nastavitev omrežja na novo napravo brez izgube podatkov. Nastavitve komunikacijskih kanalov je mogoče prilagoditi neposredno prek vmesnika naprave, kar zmanjša morebitne motnje iz bližnjih naprav.
HERZ Thermiq Connect deluje po standardu Zigbee 3.0, kar omogoča brezhibno integracijo z združljivimi napravami v okviru Tuya ekosistema. Poleg tega podpira glasovna pomočnika Google Home in Amazon Alexa, kar omogoča priročno in inteligentno upravljanje z glasovnimi ukazi.
Glavne prednosti izdelka:
• Vgrajena zunanja antena za podaljšanje dosega omrežja Zigbee 3.0.
• Enostavno premagovanje armiranobetonskih stropov ali več pregradnih sten.
• Enostavno upravljanje – naprave je mogoče hitro in intuitivno dodati v Zigbee omrežje.
• Napredno zmanjševanje motenj – komunikacijske kanale je mogoče prilagoditi neposredno prek vmesnika.
• Primerno za vgradnjo na steno ali prostostoječo namestitev.
• Možnost delovanja v offline načinu v primeru začasne prekinjenosti omrežja.
EG‑skladnost
Z nalepitvijo oznake CE proizvajalec izjavi, da je HERZ Thermiq v skladu z naslednjimi relevantnimi varnostnimi predpisi:
• Direktiva EU o nizki napetosti 2014/35/EU
• Direktiva EU o elektromagnetni združljivosti 2014/30/EU
• Direktiva EU RoHS 2011/65/EU
• Direktiva EU WEEE 2012/19/EU (Reg. št. DE 23479719)
Skladnost je bila preverjena, ustrezna dokumentacija in izjava o skladnosti EU pa sta shranjeni pri proizvajalcu.
Izjava o skladnosti - SLO, ENG, DEU
Z nalepitvijo oznake CE proizvajalec izjavi, da je HERZ Thermiq v skladu z naslednjimi relevantnimi varnostnimi predpisi:
• Direktiva EU o nizki napetosti 2014/35/EU
• Direktiva EU o elektromagnetni združljivosti 2014/30/EU
• Direktiva EU RoHS 2011/65/EU
• Direktiva EU WEEE 2012/19/EU (Reg. št. DE 23479719)
Skladnost je bila preverjena, ustrezna dokumentacija in izjava o skladnosti EU pa sta shranjeni pri proizvajalcu.
Izjava o skladnosti - SLO, ENG, DEU
| Parameter | Vrednost |
| Napajanje | 5V DC USB type C |
| Povezljivost | ZigBee 3.0 2,4GHz Wi-Fi 2,4GHz Ethernet (RJ45) |

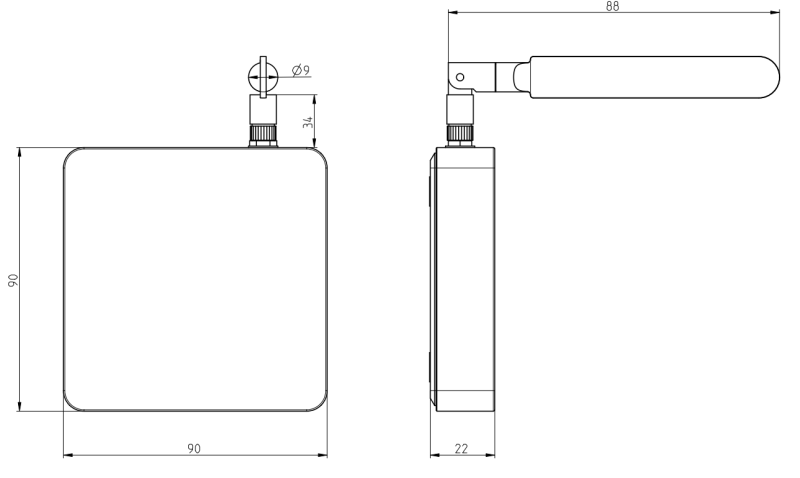

| Dimenzije | 90 x 90 x 22mm |

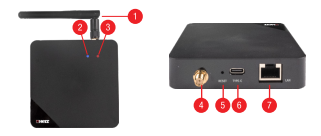

Opis gateway-ja
- Antena
- Modra dioda
- Rdeča dioda
- SMA priključek za anteno

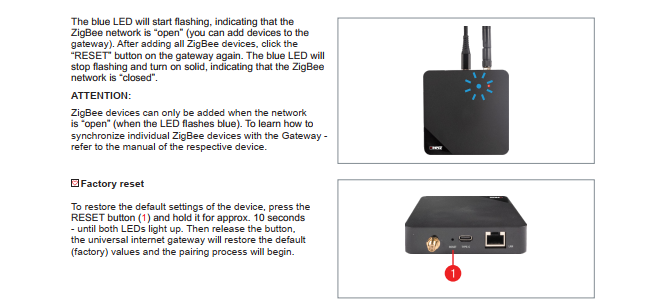

- Gumb RESET
- USB napajalni priključek Type C
- Ethernet vhod LAN (RJ45)
Načini delovanja internetnega gateway-ja
ZigBee gateway lahko preko interneta komunicira z oblakom na dva načina:
• 2,4 GHz Wi‑Fi omrežje

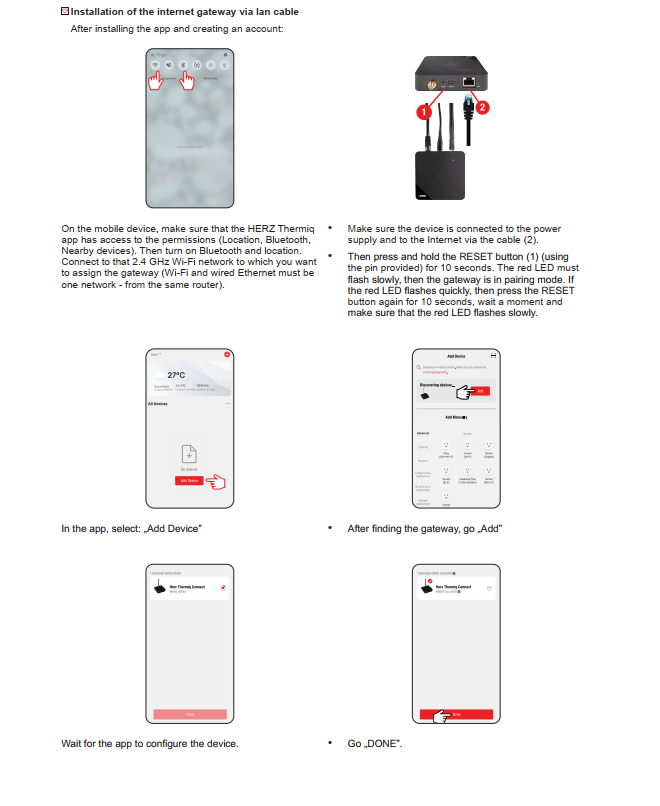

• Ethernet omrežje preko LAN kabla
| Rdeča dioda | Modra dioda | Stanje naprave |
|---|---|---|
| Lučka neprekinjeno svetli | Lučka neprekinjeno svetli | Takoj po vklopu napajanja svetita obe LED svetilka nekaj sekund ali takoj po tovarniškem resetu naprave |
| Počasno utripanje | Lučka neprekinjeno svetli | Nekaj sekund po vklopu je gateway pripravljen za povezavo z aplikacijo |
| Lučka neprekinjeno svetli | Ne sveti | Povezan v oblak |
| Hitro utripanje | Ne sveti | ZigBee omrežje je odprto – iskanje naprav |
| Ne sveti | Ne sveti | Ni napajanja |
Varnostne informacije in namestitev
Uporabljajte v skladu z nacionalnimi in EU predpisi. Napravo uporabljajte samo v namen, za katerega je namenjena, in jo hranite v suhem stanju. Izdelek je namenjen za notranjo uporabo. Pred namestitvijo ali uporabo preberite celoten priročnik. Namestitev mora opraviti usposobljen strokovnjak z ustreznimi električnimi kvalifikacijami, v skladu z veljavnimi standardi in predpisi v določeni državi ter v EU. Proizvajalec ni odgovoren za neskladnost z navodili.
Za celotno namestitev je lahko potrebna dodatna zaščitna oprema, za katero je odgovoren monter.
Inštalacija

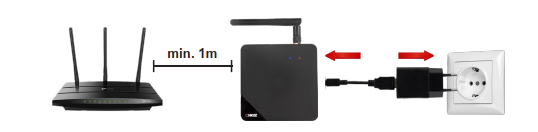

POZOR: Priporočena je minimalna razdalja 1 m med routerjem in gatewayjem, da se izognete motnjam WiFi in Zigbee.
POZOR: Povežite gateway z 230V AC napajanjem, uporabljajte le priloženo vtičnico in USB kabel.
Uporabljajte v skladu z nacionalnimi in EU predpisi. Napravo uporabljajte samo v namen, za katerega je namenjena, in jo hranite v suhem stanju. Izdelek je namenjen za notranjo uporabo. Pred namestitvijo ali uporabo preberite celoten priročnik. Namestitev mora opraviti usposobljen strokovnjak z ustreznimi električnimi kvalifikacijami, v skladu z veljavnimi standardi in predpisi v določeni državi ter v EU. Proizvajalec ni odgovoren za neskladnost z navodili.
Za celotno namestitev je lahko potrebna dodatna zaščitna oprema, za katero je odgovoren monter.
Inštalacija
POZOR: Priporočena je minimalna razdalja 1 m med routerjem in gatewayjem, da se izognete motnjam WiFi in Zigbee.
POZOR: Povežite gateway z 230V AC napajanjem, uporabljajte le priloženo vtičnico in USB kabel.
