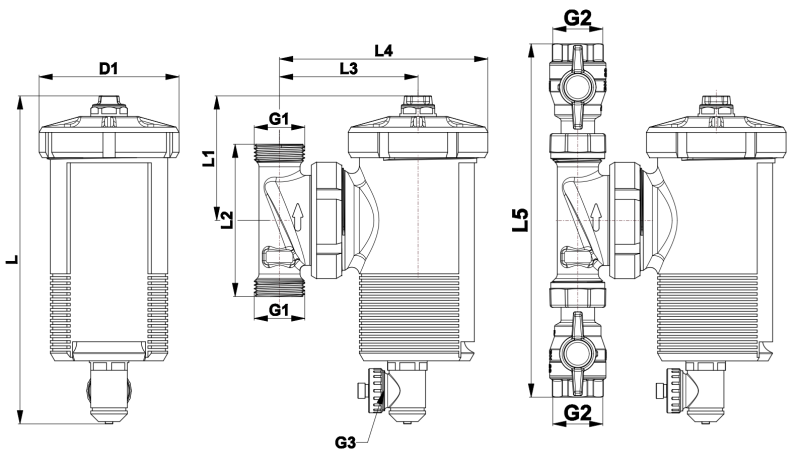

| IDENT | EAN | DN | L [mm] |
L1 [mm] |
L2 [mm] |
L3 [mm] |
L4 [mm] |
L5 [mm] |
D1 [mm] |
G1 [in] |
G2 [in] |
G3 [in] |
KV* |
| 1112412 | 3838963245353 | 20 | 215 | 80,5 | 100 | 90 | 136,8 | / | Ø92 | 1" | / | 3/4" | x |
| 1112413 | 3838963245360 | 25 | 215 | 80,5 | 100 | 90 | 136,8 | / | Ø92 | 1-1/4" | / | 3/4" | x |
| 1130102 | 3838963245377 | 20 | 215 | 80,5 | 100 | 90 | 136,8 | 230 | Ø92 | / | 3/4" | 3/4" | ✓ |
| 1130103 | 3838963245384 | 25 | 215 | 80,5 | 100 | 90 | 136,8 | 247 | Ø92 | / | 1" | 3/4" | ✓ |
Područje primjene

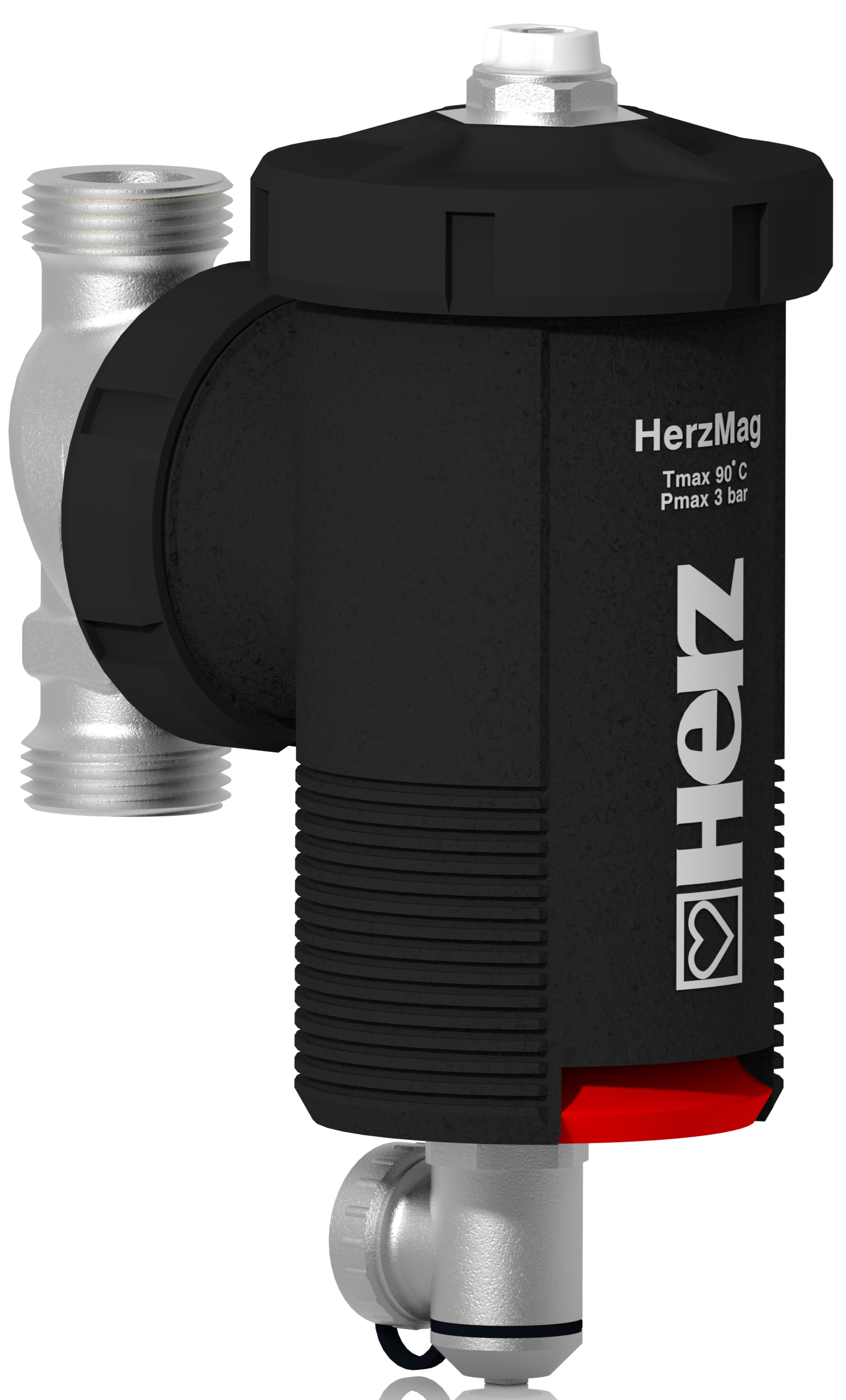

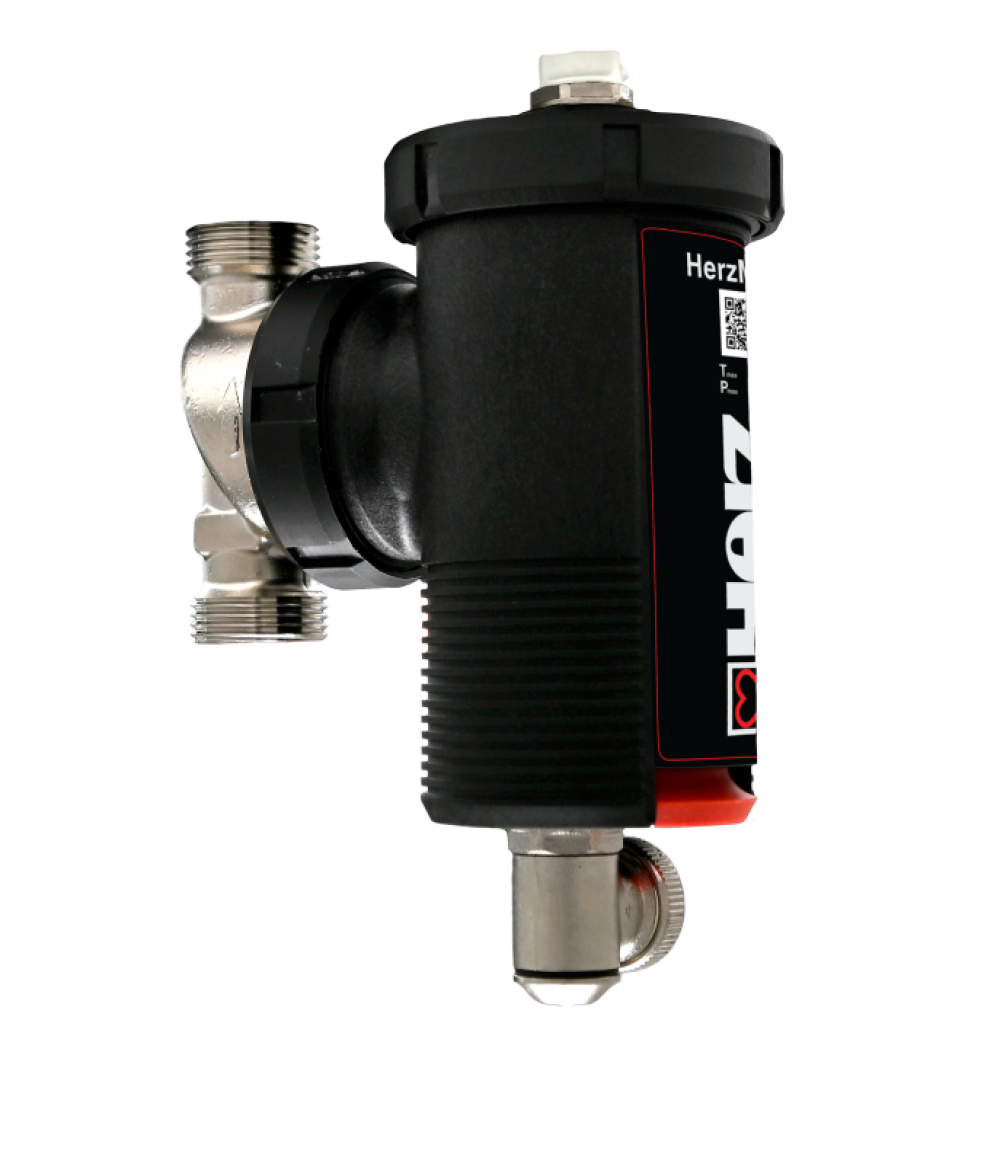

HerzMag se ugrađuje u krug grijanja. Koristi se za filtriranje nečistoća željeza i uklanjanje zraka, čime se sprječavaju kvarovi i oštećenja sustava grijanja i hlađenja. Osigurava visoku učinkovitost cijelog sustava grijanja. Korištenje HerzMag omogućuje stalno i besprijekorno odzračivanje.
Funkcionalno načelo – RAD
Odzračnik je integriran u HerzMag za odvajanje zraka. Oblik HerzMag posebno je razvijen kako bi se smanjila brzina protoka. Kao rezultat toga, zrak i mikromjehurići se podižu i uklanjaju putem odzračnika. Na isti način, nečistoće željeza usmjeravaju se prema izlazu na dnu uređaja, koji je opremljen ispusnim ventilom. Ovu funkciju dodatno podržava magnet, čiji položaj omogućuje savršeno prikupljanje čestica.
Preporučuje se da se HerzMag ugradi na povratni vod, odmah nakon radijatora i prije kotla te cirkulacijske pumpe, kako bi se čestice uhvatile prije nego što dođu do kotla i cirkulacijske pumpe. Prilikom ugradnje u sustav potrebno je obratiti pažnju na smjer protoka, koji je označen na mesinganom T-komadu.
| Kućište | PA66-GF30 |
| Gornja matica | PA66-GF30 |
| Zračni ventil | mesing u skladu s EN 12165, CW617N |
| Mrežica | plastika |
| Matica T-komada | PA66-GF30 |
| T-komad | mesing u skladu s EN 12165, CW617N |
| Ručka za magnete | PA66-GF30 |
| Kućište kuglastog ventila | mesing u skladu s EN 12165, CW617N |
| Brtvilo | EPDM |
| Magnet | 2 neodimijska magneta ( 2 x 12000Gs) |
Podatki o delovanju
| Temperatura | 0-90° |
| Medij | Kvaliteta vode za grijanje prema ÖNORM H5195 ili VDI-standardu 2035. Dopuštena je uporaba etilen ili propilen glikola u omjeru 25–50 %. Prilikom korištenja proizvoda na bazi etilen glikola za zaštitu od zmrzavanja i korozije, pridržavajte se dokumentacije proizvođača. EPDM brtve su osjetljive na maziva na bazi mineralnih ulja, što može dovesti do kvara brtvi u ventilima koji koriste EPDM brtve. HERZ kuglasti ventil za grijanje i hlađenje nije pogodan za upotrebu s agresivnim medijima (npr. kiseline, lužine, zapaljivi i eksplozivni plinovi), jer mogu oštetiti brtvene komponente. |
| Radni tlak | PN 3 bar |
Posebne značajke proizvoda
- Separator zraka i nečistoća: Brzina tekućine pri ulasku u filter znatno se smanjuje zahvaljujući posebno dizajniranom kućištu i unutarnjem umetku. To omogućuje nakupljanje nečistoća i metalnih čestica na dnu kućišta. Istodobno se formiraju mjehurići zraka koji se skupljaju na vrhu kućišta te se uklanjaju putem odzračnog ventila.
- Integrirani magnet: Prikuplja feromagnetske čestice prisutne u vodi. Moguće je odvajanje bez pražnjenja sustava.
- Rotirajući priključak: Separator se može montirati pod bilo kojim kutom u cjevovodu.
- T-komad s 360° podešavanjem: Robusna konstrukcija izrađena od visokokvalitetnog mesinga.
- Ispusni i punjački ventil: Rotirajući za 360°, služi za ispuštanje, čišćenje ili punjenje sustava grijanja.
Upute za montažu
HerzMag se može instalirati pod bilo kojim kutom u cjevovodu.
Upute za održavanje
HerzMag treba redovito održavati ovisno o sastavu i kvaliteti tekućine. Stoga ga je potrebno instalirati na lako dostupnim mjestima u sustavu. Prema normi EN 806-5, ventili bi uvijek trebali biti potpuno otvoreni ili zatvoreni te ih treba redovito aktivirati kako bi ostali funkcionalni. HERZ kuglasti ventili moraju se periodično, svakih šest mjeseci, nekoliko puta zatvoriti i otvoriti. To sprječava blokiranje ventila, smanjuje taloženje nečistoća i smanjuje mogućnost korozije unutar ventila.
