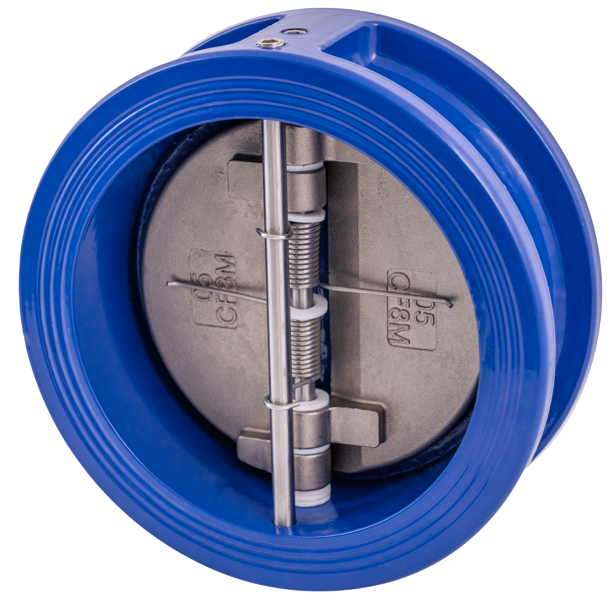

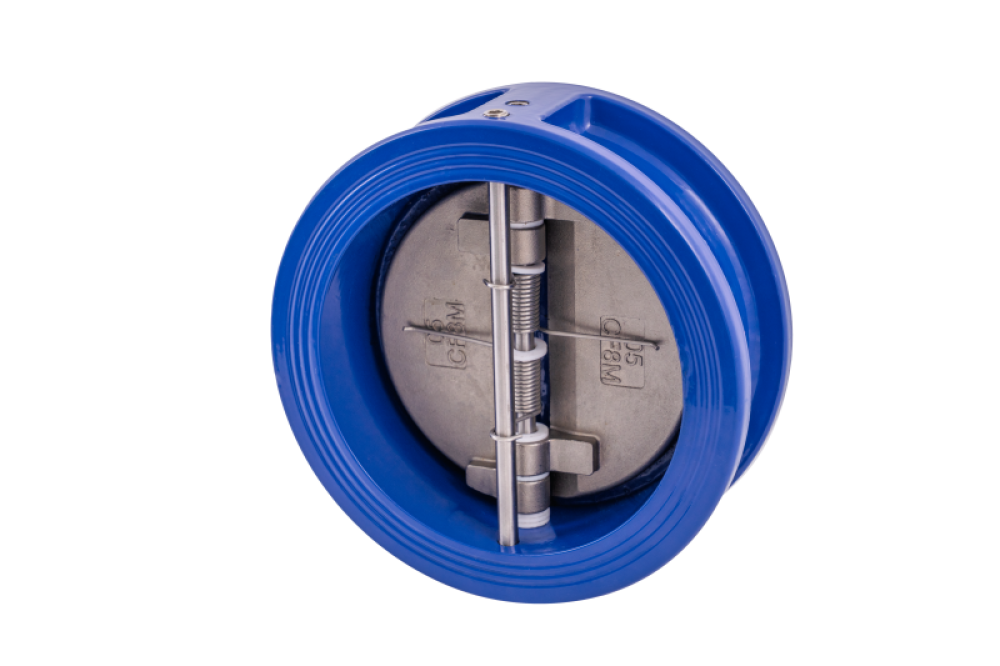

Ventili serije 3 2622 xx su nepovratni ventili s dvostrukim leptirnim diskom za međuflansku ugradnju, proizvedeni u skladu s važećim normama za proizvode i zahtjevima kvalitete prema standardu EN ISO 9001.
Povratni ventil s diskom od nehrđajućeg čelika i kućištem od sivog lijeva prikladan je za grijanje i hlađenje (HVAC), distribuciju vode, crpne stanice te različite industrijske primjene. Osim u vodovodnim instalacijama, ovi se ventili mogu koristiti i u sustavima gdje je medij nenezapaljiva i neneopasna tekućina, sukladno zahtjevima direktive PED 2014/68/EU.
Ventili se mogu koristiti u sustavima s maksimalnim tlakom do 16 bara i u temperaturnom rasponu od –10 °C do +100 °C (bez prisutnosti pare). Kao što je već navedeno, ventili su namijenjeni za međuflansku ugradnju, pri čemu je važno obratiti pažnju na ispravno usmjerenje ventila u odnosu na željeni smjer protoka. Za otvaranje leptirnih ploča ventila u željenom smjeru protoka medija potrebna je minimalna razlika tlaka od 0,1 bara između ulaza i izlaza ventila. Ventil se može ugraditi u vodoravnom ili okomitom položaju.

• Izjava o sukladnosti - Dvo-krilni nepovratni ventil (SLO, ENG, DEU)

Podaci o radu

• Najveći dozvoljeni tlak: PN16 - 16 bar
• Minimalna razlika tlaka za otvaranje leptira: 0,1 bar
• Radni temperaturni raspon: -10 °C do +100 °C (bez pare)
• Prirubnice: prema standardu EN 1092 i ISO 7005
• Oznake na ventilu: prema EN 19

Medij

Čistoća vode za grijanje mora odgovarati standardima ÖNORM H 5195 i VDI 2035. Dozvoljena je uporaba etilen- ili propilenglikola u omjeru 25–50 %. EPDM brtve su osjetljive na maziva na bazi mineralnih ulja, što može uzrokovati oštećenja brtvi. Prilikom korištenja etilen-glikolskih sredstava za zaštitu od smrzavanja i korozije, potrebno je pridržavati se uputa proizvođača. Osim vode, prikladni mediji su i neneopasne tekućine u skladu s direktivom 2014/68/EU (Direktiva o tlačnoj opremi - PED).

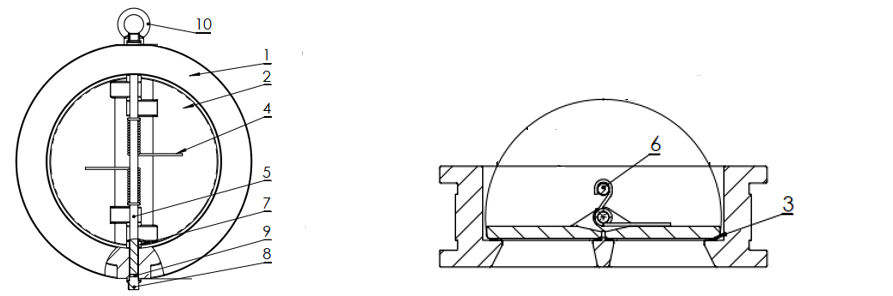

Korišteni materijali

1. Kućište: GG, GJL-250 (EN1561)
2. Leptiri: nehrđajući čelik 1.4401 (SS 316)
3. Brtva: EPDM
4. Opruga: nehrđajući čelik 1.4401 (SS 316)
5. Osovina: nehrđajući čelik 1.4401 (SS 316)
6. Čep: nehrđajući čelik 1.4401 (SS 316)
7. Klizna podloška: PTFE
8. Čep: čelik
9. Brtva na čepu: PTFE
10. Vijak za oči: čelik

Ugradnja i zbrinjavanje

Tijekom ugradnje podignite ventil pomoću priloženog vijka s okom. Provjerite da unutarnji promjer prirubnice omogućuje potpuno otvaranje leptira (vidi sliku 1). Kod horizontalnih cjevovoda, zatik osovine mora biti postavljen okomito (vidi sliku 2). Ventil ugrađujte u ravne dijelove cijevi, daleko od koljena i crpki, kako biste izbjegli turbulentan protok. Ventil je jednosmjeran – uvijek ga postavite prema strelici protoka označenoj na kućištu. Kod vertikalnog protoka prema dolje, opruge možda neće potpuno zatvoriti ventil, ali to ne utječe na njegovu funkcionalnost.

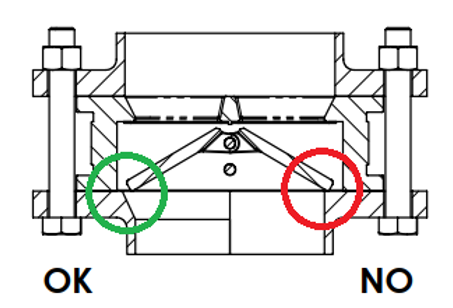

Slika 1:

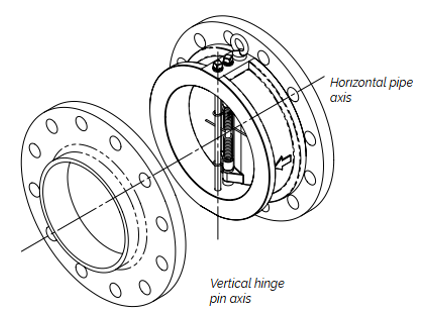

Slika 2:



Održavanje i preporuke

Ventil skladištite u zatvorenom i suhom prostoru. Prije održavanja uklonite ventil iz cjevovoda i stavite ga na ravnu površinu. Izvucite osovinu tako da uklonite čepove (vidi sliku 3). Očistite sve komponente te provjerite brtve i leptire. Ponovno sastavite leptire i vratite osovinu, pazeći da su opruge pravilno postavljene. Prije održavanja neka se cjevovod, ventil i tekućina potpuno ohlade. U slučaju toksičnih, korozivnih ili zapaljivih tekućina uvijek ispustite tlak i ispraznite sustav. Izbjegavajte izloženost temperaturama iznad 50 °C ili ispod 0 °C.

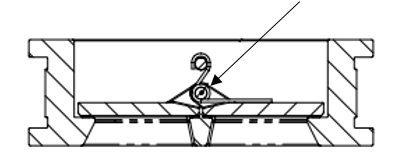

Slika 3:
