Razdjelnik za podno grijanje
TO 302A - TO 316A

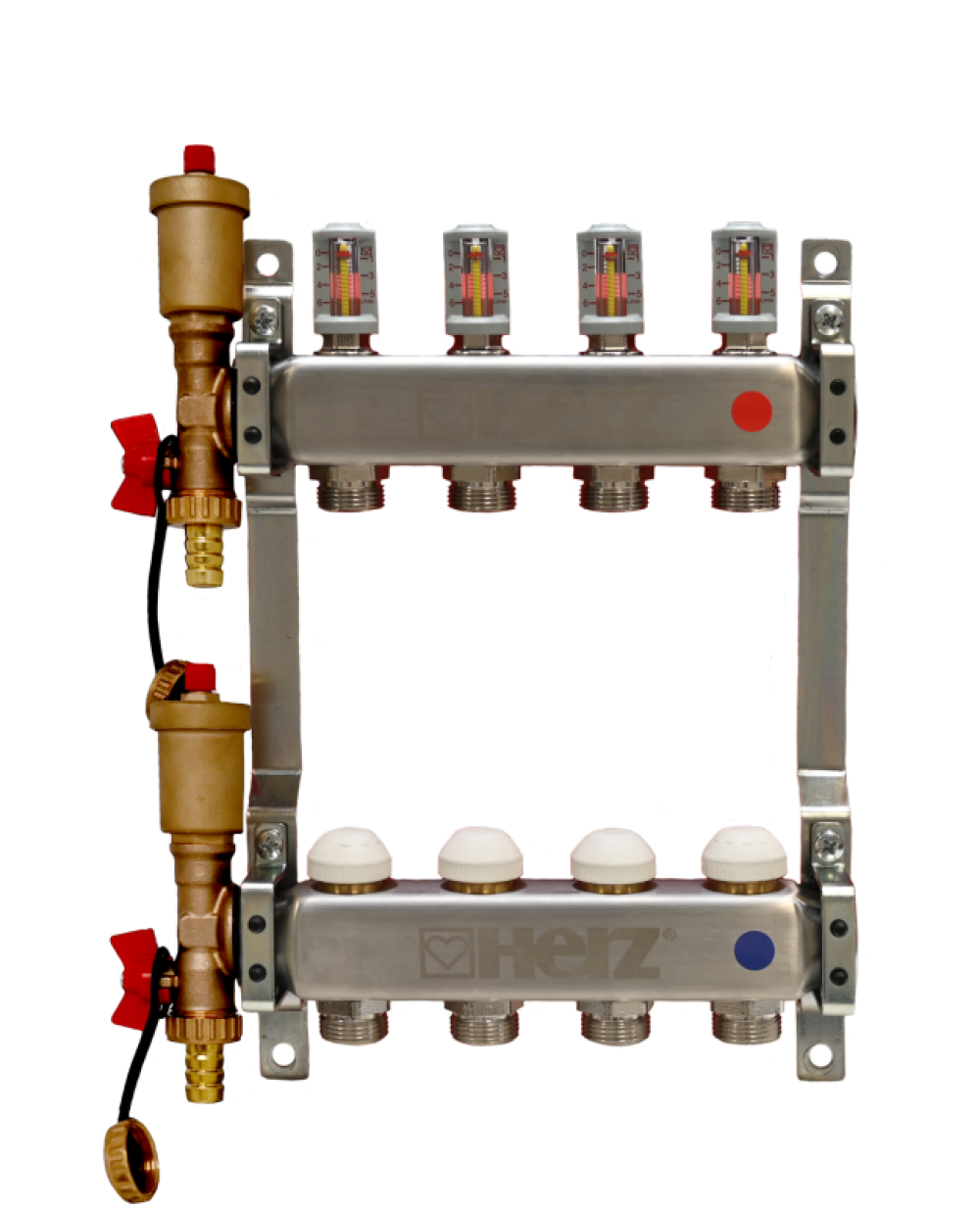

HERZ razdjelnici od nehrđajućeg čelika mogu se koristiti za podno, zidno i stropno grijanje i hlađenje, kao i u kombinaciji s radijatorima. Omogućuju jednostavnu ugradnju, uporabu i održavanje te su kompatibilni s ostalim HERZ proizvodima.

Komponente:

jedinice za automatsko odzračivanje i punjenje/pražnjenje sustava,
kućište od nehrđajućeg čelika,
mjerač protoka 6 l/min siv,
termostatski umetci,
nosači za razdjelnik.

Certifikat Skica

Kategorija:

PODNO GRIJANJE

Art.	Ident	Koda	EAN	KrUGOVI	PN	L	H	H1	L1	L2	L3	L4	G	G1	omarica
TO 302A	1863902	1 8639 02	3838963244158	2	6	194	313	200	50	22	39,9	75	1’’	3/4’’	1941201
TO 303A	1863903	1 8639 03	3838963244165	3	6	244	313	200	50	22	39,9	75	1’’	3/4’’	1941201
TO 304A	1863904	1 8639 04	3838963244172	4	6	294	313	200	50	22	39,9	75	1’’	3/4’’	1941201
TO 305A	1863905	1 8639 05	3838963244189	5	6	343	313	200	50	22	39,9	75	1’’	3/4’’	1941202
TO 306A	1863906	1 8639 06	3838963244196	6	6	393	313	200	50	22	39,9	75	1’’	3/4’’	1941203
TO 307A	1863907	1 8639 07	3838963244202	7	6	443	313	200	50	22	39,9	75	1’’	3/4’’	1941204
TO 308A	1863908	1 8639 08	3838963244219	8	6	493	313	200	50	22	39,9	75	1’’	3/4’’	1941204
TO 309A	1863909	1 8639 09	3838963244226	9	6	543	313	200	50	22	39,9	75	1’’	3/4’’	1941205
TO 310A	1863910	1 8639 10	3838963244233	10	6	593	313	200	50	22	39,9	75	1’’	3/4’’	1941205
TO 311A	1863911	1 8639 11	3838963244240	11	6	643	313	200	50	22	39,9	75	1’’	3/4’’	1941205
TO 312A	1863912	1 8639 12	3838963244257	12	6	693	313	200	50	22	39,9	75	1’’	3/4’’	1941206
TO 313A	1863913	1 8639 13	3838963244264	13	6	743	313	200	50	22	39,9	75	1’’	3/4’’	1941206
TO 314A	1863914	1 8639 14	3838963244271	14	6	793	313	200	50	22	39,9	75	1’’	3/4’’	1941206
TO 315A	1863915	1 8639 15	3838963244288	15	6	843	313	200	50	22	39,9	75	1’’	3/4’’	1941207
TO 316A	1863916	1 8639 16	3838963244295	16	6	893	313	200	50	22	39,9	75	1’’	3/4’’	1941207

HERZ razdjelnici od nehrđajućeg čelika dizajnirani su za uporabu u sustavima podnog, zidnog i stropnog grijanja i hlađenja. Koriste se u kombinaciji s HERZ zapornim ili kuglastim ventilima za optimalan rad sustava. Kompaktni dizajn omogućuje jednostavnu ugradnju u razdjelnike ormariće ili izravno na zid. Integrirani odzračni i ispusni ventili omogućuju brzo odzračivanje i pražnjenje sustava.

Razdjelnici su kompatibilni s ostalim HERZ komponentama, što omogućuje fleksibilno planiranje sustava. Dostupni su modeli s različitim brojem grijnih krugova. Kvalitetni materijali osiguravaju dug vijek trajanja i otpornost na koroziju.

Izjava o sukladnosti- SLO, ENG, DEU

Tehnički podaci:

Nazivni tlak: max. 6 bar
Maks. radna temperatura: 70°C
Min. radna temperatura: 2°C
Omjer miješanja propilen glikola: 25–50%

Medij:
Grijna voda prema ÖNORM H5195 ili VDI standardu 2035. Dopuštena je uporaba etilen ili propilen glikola u omjeru miješanja 25–50%. EPDM brtve mogu biti pogođene mazivima na bazi mineralnih ulja, što može uzrokovati njihovo oštećenje. Kod korištenja proizvoda s etilen glikolom protiv smrzavanja i za zaštitu od korozije, preporučuje se pregledati dokumentaciju proizvođača prije uporabe.

Svojstva:

automatsko odzračivanje
punjenje i pražnjenje sustava putem kuglastog ventila
očitavanje protoka kroz pojedine grijaće krugove pomoću mjerača protoka (3 l/min ili 6 l/min, ovisno o modelu)
priključak G3/4" euro konus za spajanje cijevi

Mjerači protoka:
Tvornička postavka je potpuno otvorena. Postavljena količina protoka može se očitati izravno na kontrolnom staklu. Za podešavanje protoka koristite plastični ključ na vrhu nazubljenog dijela i okrećite ga u smjeru kazaljke na satu ili suprotno.

Ispusni i punilački kuglasti ventili:
Kuglasti ventil na kraju svake letve koristi se za punjenje i pražnjenje sustava. Na njega je pričvršćena mesingana gardena za spajanje crijeva. Uz to dolazi i zatvorna matica/čep (G3/4" prema ISO228-1), koji služi za dodatno brtvljenje kuglastog ventila.

Termostatski ventili M28x1,5:
Otvori se pomoću opruge i može ih se zatvoriti zaštitnim poklopcem, ručnim pogonom ili termoaktuatorom. Zaštitni poklopci dolaze tvornički postavljeni i treba ih zamijeniti odgovarajućim pogonima nakon puštanja sustava u rad. Termostatske glave kompatibilne su s ručnim pogonom 1 9102 80 ili termoaktuatorima (24V ili 230V, NC ili NO), koji se naručuju posebno. Termoaktuatori se mogu upravljati sobnim termostatom ili bežičnim upravljanjem, o čemu više u tehničkim listovima.

Napomena:
Termostatski ventili i mjerači protoka nisu zaporni ventili. Prazni grijni krugovi moraju se zatvoriti čepom na izlazu.

Automatski odzračivač:
Na dovodnoj i povratnoj letvi nalazi se automatski odzračivač ugrađen u završnu jedinicu koji omogućuje automatsko odzračivanje sustava.

Nosači:
HERZ razdjelnici se mogu pričvrstiti priloženim nosačima izravno na zid ili u razdjelnu kutiju. Položaj montaže je proizvoljan.

Kompatibilnost:
Razdjelnici su kompatibilni sa svim HERZ komponentama, uključujući HERZ PIPEFIX adaptere, zaporne i kuglaste ventile. Preporučuje se korištenje HERZ zapornih ventila za optimalan rad sustava.

HERZ razdjelnici za podno grijanje omogućuju brzu i jednostavnu montažu u razdjelnike ormariće ili izravno na zid. Integrirani nosači osiguravaju stabilno pričvršćivanje i fleksibilan položaj montaže.

Sve priključne navoje potrebno je zabrtviti odgovarajućim brtvama kako bi se spriječilo curenje. Prilikom spajanja cijevi preporučuje se korištenje HERZ PIPEFIX adaptera za jednostavnu montažu. Nakon instalacije potrebno je provjeriti ispravan rad svih ventila i odzračnih otvora. Održavanje uključuje redovitu provjeru funkcionalnosti ventila i uklanjanje mogućih nečistoća.

Primjer instalacije s setom TO101T:
