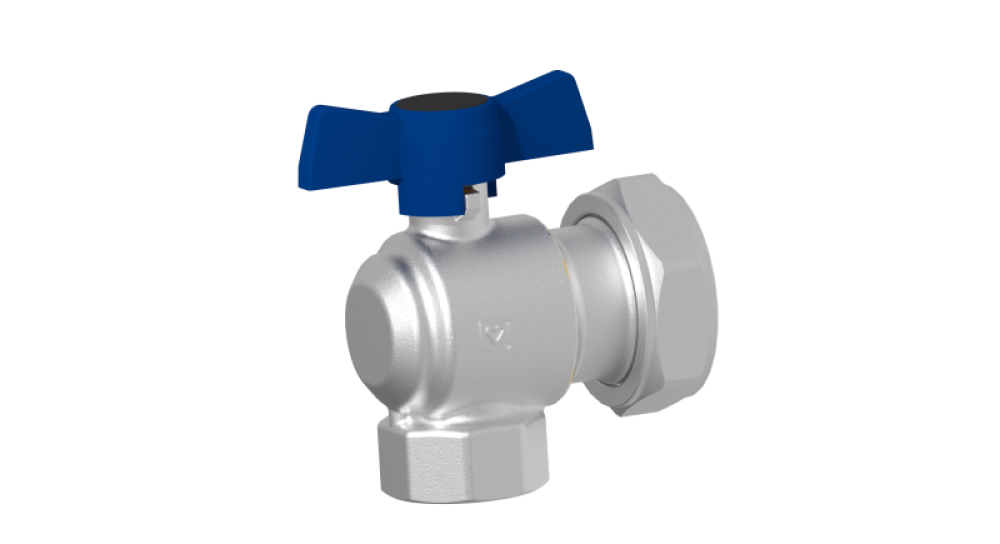

Kuglasti ventili HERZ koriste se kao zaporni elementi. Područje primjene su instalacije u zgradama, poput sustava grijanja i hlađenja. Kuglasti ventili koriste se svugdje gdje je potrebno pouzdano zatvoriti protok medija. Kuglasti ventil nije namijenjen za regulaciju protoka, stoga mora biti uvijek potpuno otvoren ili potpuno zatvoren (ručka ne smije biti u međupoložaju).

Podaci o radu

Radni tlak: najviše 25 bar
Temperaturni raspon rada: -10 °C do +110 °C (za vodu +0,5 °C do +110 °C – bez pare)
Medij: voda (neagresivni mediji)

Kvaliteta vode za grijanje mora odgovarati standardima ÖNORM H5195 ili VDI 2035. Dozvoljena je upotreba etilen- ili propilenglikola u omjeru miješanja 25–50 %. Kod korištenja proizvoda s etilenglikolom za zaštitu od smrzavanja i korozije potrebno je slijediti dokumentaciju proizvođača.

Napomena: Brtve od EPDM-a osjetljive su na maziva iz mineralnih ulja, što može uzrokovati kvar EPDM brtvi u ventilima koji ih koriste. HERZ kuglasti ventil za grijanje i hlađenje vode nije prikladan za upotrebu s agresivnim medijima (kao što su kiseline, lužine, zapaljivi i eksplozivni plinovi), jer oni mogu uništiti brtvene komponente.

• Izjava o sukladnosti - SLO, ENG, DEU

Upute za montažu

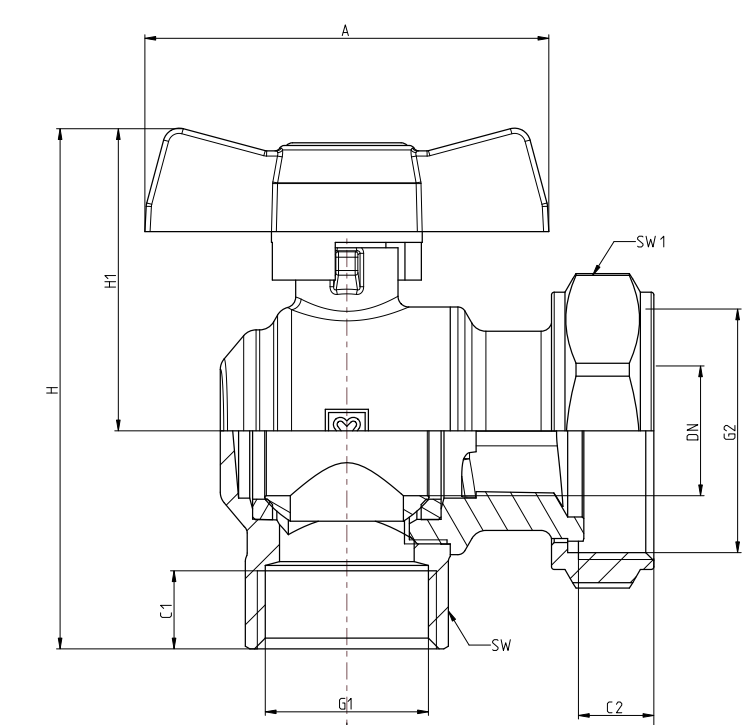

Navoje cijevi treba premazati prikladnim brtvenim materijalom (konac, PTFE trak, brtvena pasta). Na navoju ne smije ostati višak brtvenog materijala jer može oštetiti navoj. Kuglasti ventil s navojem (G, R) zavrće se na cijev. Cijevi moraju biti pravilno poravnate kako ventil ne bi bio opterećen savojnim momentom. Prilikom upotrebe bakrenih ili plastičnih cijevi poštujte tlak i temperaturna ograničenja upotrijebljenog materijala. Prilikom zavrtanja ventila na kompozitne razdjelnike upotrijebite odgovarajući ravni (pločasti) brtveni element. Za montažu koristite odgovarajući montažni alat koji odgovara završnim priključcima ventila (Sw, Sw1).
Kuglasti ventil može se ugraditi u bilo kojem položaju: vodoravno, okomito ili okrenut prema dolje. Nakon montaže montirač mora provjeriti nepropusnost spojeva kuglastog ventila. Stručno osoblje mora pridržavati se svih inženjerskih standarda i priznatih propisa. Ako su u mediju prisutne nečistoće (tvrda voda, prašina itd.), mora se ugraditi filter, jer u suprotnom nečistoće mogu oštetiti brtve ventila.




Održavanje

U skladu sa standardom EN 806-5 (točka 6. Rad) ventili moraju biti uvijek u potpuno otvorenom ili zatvorenom položaju i redovito aktivirani kako bi se osigurao njihov ispravan rad. Stoga je potrebno kuglaste ventile HERZ povremeno, svakih šest mjeseci, više puta zatvoriti i otvoriti. Time se sprječava zablokiranje kuglastog ventila, smanjuje taloženje naslaga i smanjuje mogućnost korozije unutar ventila.

• Normativni list - ENG
