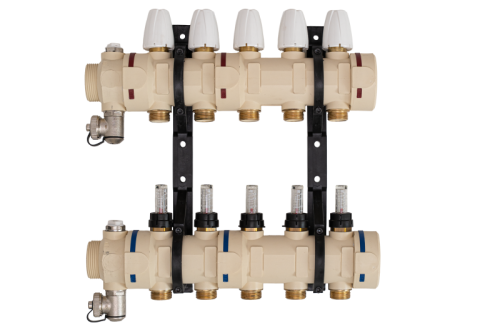

KOMPOZITNI RAZDELILCI ZA TALNO OGREVANJE EUROKONUS 2,4 L/MIN
UNI-MULTI

HERZ razdelilniki iz kompozitnega materiala se lahko uporabljajo za talno, stensko in stropno ogrevanje in hlajenje. Omogočajo enostavno namestitev, uporabo in vzdrževanje ter so združljivi z drugimi izdelki HERZ.

Komponente:

ohišje iz kompozitnega materiala,
odzračevalna ventila,
merilec pretoka 2,4, l/min,
termostatski vložki,
izpustni ventil G1/2”,
prključki G3/4" eurokonus in
nosilci za razdelilnik.

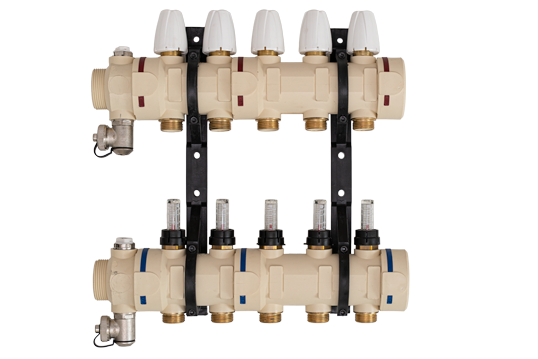

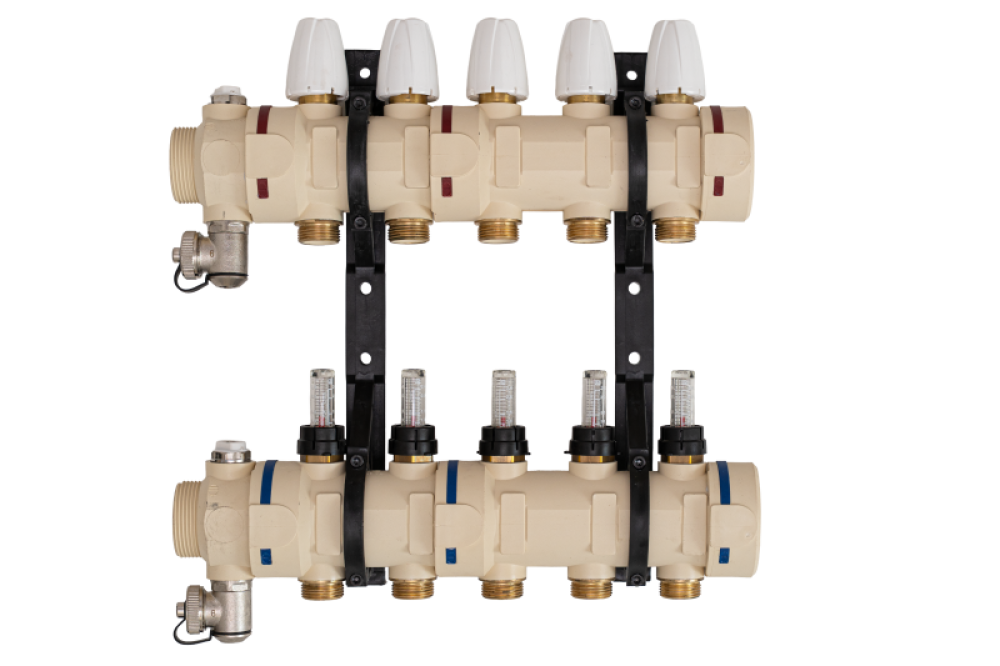

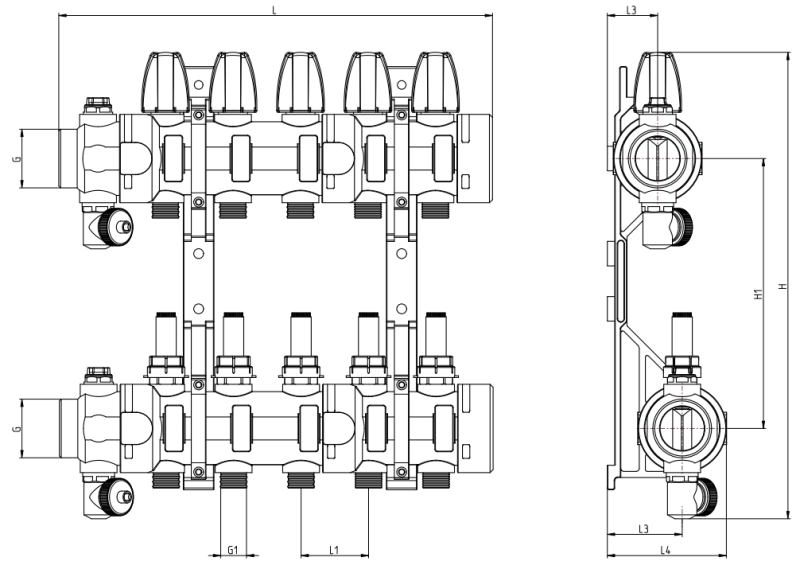

Certifikat Skica

Kategorija:

Talno ogrevanje

Ident	EAN	Krogi	PN	L [mm]	L1 [mm]	L2 [mm]	L3 [mm]	L4 [mm]	H [mm]	H1 [mm]	G [in]	G1 [in]	omarica
U963202	9004174031458	2	6	189	55	41	61	97.2	380	220	1-1/2’’	3/4’’	1941202 / 1941212
U963203	9004174031465	3	6	244	55	41	61	97.2	380	220	1-1/2’’	3/4’’	1941203 / 1941213
U963204	9004174031472	4	6	299	55	41	61	97.2	380	220	1-1/2’’	3/4’’	1941204 / 1941214
U963205	9004174031489	5	6	354	55	41	61	97.2	380	220	1-1/2’’	3/4’’	1941204 / 1941214
U963206	9004174031496	6	6	409	55	41	61	97.2	380	220	1-1/2’’	3/4’’	1941205 / 1941215
U963207	9004174031502	7	6	464	55	41	61	97.2	380	220	1-1/2’’	3/4’’	1941205 / 1941215
U963208	9004174031519	8	6	519	55	41	61	97.2	380	220	1-1/2’’	3/4’’	1941206 / 1941216
U963209	9004174031526	9	6	574	55	41	61	97.2	380	220	1-1/2’’	3/4’’	1941206 / 1941216
U963210	9004174031533	10	6	629	55	41	61	97.2	380	220	1-1/2’’	3/4’’	1941206 / 1941216
U963211	9004174031540	11	6	684	55	41	61	97.2	380	220	1-1/2’’	3/4’’	1941207 / 1941217
U963212	9004174031557	12	6	739	55	41	61	97.2	380	220	1-1/2’’	3/4’’	1941207 / 1941217

HERZ kompozitni razdelilniki se uporabljajo v sistemih za talno, stensko ali stropno hlajenje in ogrevanje. Pretok posameznega kroga lahko enostavno prilagodimo in reguliramo z merilci pretoka. Vsak razdelilnik je na eni strani zaprt s zapornim končnim delom ohišja. Vhod razdelilnika je navojni G1-1/2” (po ISO 228-1), kar omogoča povezavo s cevmi ali z HERZ kroglenimi ventili. Kompaktna zasnova omogoča enostavno vgradnjo v distribucijske omarice ali neposredno na steno. Vgrajeni odzračevalni in izpustni ventili omogočajo hitro odzračevanje in praznjenje sistema. Razdelilniki so združljivi z drugimi HERZ komponentami, kar omogoča fleksibilno načrtovanje sistemov. Možno je izbirati med modeli z različnim številom ogrevalnih krogov. Kakovostni materiali zagotavljajo dolgo življenjsko dobo in odpornost proti koroziji.

Izjava o skladnosti - SLO, ENG, DEU

Material:
HERZ uporablja izjemno odporen toplotno- in zvočno izolacijski kompozit iz poliamida, ojačan s posebej obdelanimi steklenimi steklenimi vlakni (PA6 30% GF). Material odlikujejo odlične temperaturne odpornosti in toplotnoizolacijske lastnosti, zaradi katerih je kondenzacija v hladilnem sistemu močno zmanjšana.

Obratovalni pogoji:

Maksimalni obratovalni tlak (brez merilnika pretoka): 6 bar,
Najvišja dovoljena temperatura (brez merilnika pretoka): 60 °C,
Najnižja obratovalna temperatura: -5 °C

Medij:
Razdelilniki so primerni za uporabo z ogrevalno vodo skladno s standardoma ÖNORM H5195 in VDI 2035. Dovoljena je uporaba etilen- ali propilenglikola v razmerju 25–50 %, pri čemer je treba upoštevati priporočila proizvajalca. Tesnila EPDM niso odporna na mineralna olja, zato je njihova uporaba v takšnih sistemih omejena. Kompozitni razdelilnik za talno ogrevanje ni primeren za uporabo z agresivnimi sredstvi (na primer kisline, baze, vnetljivi in eksplozivni plini), saj lahko ta uničijo tesnilne sestavne dele.

Priključki:

Vhod razdelilnika: zunanji navoj G1-1/2˝ (po ISO 228-1)
Izhodi za ogrevalne kroge: zunanji navoj G3/4˝ s konusnim tesnjenjem
Število ogrevalnih krogov: od 2 do 12

Vgrajene komponente:

Merilec pretoka: 2,4L/min ali do 8 L/min (odvisno od modela)
Termostatski ventili na povratni strani (odvisno od modela)
Odzračevalni ventili za odstranjevanje zraka iz sistema
Izpustni ventili G1/2˝ za praznjenje sistema
Nosilci za pritrditev na steno ali v razdelilno omarico

Izpustni ventili

Na dovodnem in povratnem razdelilniku je nameščen izpustni ventil z navojem G3/4. Dodatno je mogoče uporabiti tudi cevno priključnico. Ročico ventila upravljate s posebnim ključem (za odpiranje zavrtite v nasprotno smer urinega kazalca, za zapiranje pa v smeri urinega kazalca).

Merilec pretoka

Hidravlično uravnoteženje se izvaja z nastavitvijo merilnih (flowmeter) ventilov, nameščenih na povratnem razdelilniku. Pred začetkom uravnoteženja morajo biti merilni ventili popolnoma odprti. Vsakemu ogrevalnemu krogu je dodeljen določeni pretok vode, ki predstavlja izhodiščno vrednost za uravnoteženje. S priloženim nastavitvenim ključem zavrtite ventil v smeri urinega kazalca ali v nasprotno smer, dokler ni dosežena želena oziroma izračunana vrednost pretoka. Nastavljena vrednost pretoka je neposredno vidna skozi pregledno okence. Ker se pretoki posameznih ogrevalnih krogov med seboj vplivajo, je morda treba nastavitve ponoviti v drugem prehodu. Po končanem uravnoteženju je treba pritrdilno (zaklepno) pokrovčko zablokirati. Merilni ventili so na voljo v izvedbah do max. 2,4 l/min (standard), 4 l/min in 8 l/min.
OPOMBA: Merilni (flowmeter) ventili niso zaporni elementi! Ne napolnjene ogrevalne kroge je treba zapreti s čepom na izstopu.

Termostatski ventili M28x1,5
Odprejo se s pomočjo vzmeti in jih je mogoče zapreti z zaščitnim pokrovom, ročnim pogonom ali termoaktuatorjem. Zaščitni pokrovi so nameščeni na termostatskih ventilih kot mehanska zaščita med montažo in jih je treba po zagonu sistema zamenjati z ustreznimi električnimi ali mehanskimi pogoni. Termostatski zgornji deli so lahko opremljeni z ročnim pogonom 1 9102 80 ali termoaktuatorji, ki jih je treba naročiti ločeno. Termoaktuatorji so na voljo v različicah 24V ali 230V, NC (normalno zaprt) ali NO (normalno odprt). Termoaktuatorje je mogoče upravljati s pomočjo sobnega termostatskega regulatorja ali brezžičnega krmiljenja. Sobni regulatorji in brezžični nadzor so opisani v ločenih tehničnih listih.
Opomba! Termostatski ventili in merilniki pretoka niso zaporni ventili. Prazni ogrevalni krogi morajo biti zaprti s čepom na izhodu.

Odzračevalni ventili
Na dovodni in povratni letvi je vgrajen odzračevalni ventil. Ventili se lahko upravljajo z univerzalnim ključem HERZ (1 6625 00).

Nosilci
HERZ razdelilne letve lahko pritrdite z dobavljenimi nosilci neposredno na steno ali v razdelilno omarico. Položaj montaže je poljuben.

Združljivost:
Razdelilniki so združljivi z vsemi HERZ komponentami, vključno z HERZ PIPEFIX adapterji, zapornimi in krogelnimi ventili. Priporočamo uporabo HERZ zapornih ventilov za optimalno delovanje sistema.

HERZ – razdelilnike za hladilne/ogrevalne sisteme je mogoče s priloženimi nosilci namestiti neposredno na steno ali v razdelilno omarico. Zaradi modularne zasnove je razdelilnik mogoče dodatno razširiti na več število krogov. Nastavljeno vrednost pretoka je mogoče neposredno prebrati skozi pregledno okence. HERZ omarice je treba naročiti posebej (glej ločen tehnični list, šifra izdelka 1 8569 XX).

Odstranjevanje HERZ – razdelilnikov za hladilne/ogrevalne sisteme ne sme ogrožati zdravja ali okolja. Upoštevati je treba državne predpise za pravilno odstranjevanje.
