ZONSKE VENTILI - RAVNA BRTVA
HZ1 262 - HZ1 294
HZ1 262 - HZ1 294
Kuglični ventil s motornim pogonom, koji omogućava 12-sekundni prijelaz između zona A/B. Dostupne su izvedbe s vanjskim navojem ili priključcima za izravnu povezanost. Motorni pogon radi na napajanju od 230 V ili 24 V. Ventil je dizajniran za širok spektar primjena, uključujući sustave toplinskih pumpi, podno grijanje i HVAC rješenja, te predstavlja ključni element za učinkovito zonalno upravljanje.
| ART. | IDENT | EAN | DN | G [in] |
KV | MP IDENT | MP | H [mm] |
H1 [mm] |
L [mm] |
L1 [mm] |
L2 [mm] |
| HZ1 262 | 1241262 | 3838963240761 | 20 | 3/4 | 1241202 | 1771160 | HZ1 230R | 170 | 43 | 84 | 61 | 80,5 |
| HZ1 263 | 1241263 | 3838963240778 | 25 | 1 | 1241203 | 180 | 46,5 | 99 | 61 | 80,5 | ||
| HZ1 264 | 1241264 | 3838963240785 | 32 | 5/4 | 1241204 | 196 | 57 | 114 | 61 | 80,5 | ||
| HZ1 272 | 1241272 | 3838963240792 | 20 | 3/4 | 1241202 | 1771161 | HZ1 230RS | 170 | 43 | 84 | 61 | 80,5 |
| HZ1 273 | 1241273 | 3838963240808 | 25 | 1 | 1241203 | 180 | 46,5 | 99 | 61 | 80,5 | ||
| HZ1 274 | 1241274 | 3838963240822 | 32 | 5/4 | 1241204 | 196 | 57 | 114 | 61 | 80,5 | ||
| HZ1 282 | 1241282 | 3838963240839 | 20 | 3/4 | 1241202 | 1771162 | HZ1 24R | 170 | 43 | 84 | 61 | 80,5 |
| HZ1 283 | 1241283 | 3838963240846 | 25 | 1 | 1241203 | 180 | 46,5 | 99 | 61 | 80,5 | ||
| HZ1 284 | 1241284 | 3838963240853 | 32 | 5/4 | 1241204 | 196 | 57 | 114 | 61 | 80,5 | ||
| HZ1 292 | 1241292 | 3838963240860 | 20 | 3/4 | 1241202 | 1771163 | HZ1 24RS | 170 | 43 | 84 | 61 | 80,5 |
| HZ1 293 | 1241293 | 3838963240877 | 25 | 1 | 1241203 | 180 | 46,5 | 99 | 61 | 80,5 | ||
| HZ1 294 | 1241294 | 3838963240884 | 32 | 5/4 | 1241204 | 196 | 57 | 114 | 61 | 80,5 |
HERZ zonalni ventili koriste se u sustavima grijanja i hlađenja, poput sustava toplinskih pumpi, podnog grijanja i HVAC aplikacija, gdje služe kao ključni elementi za upravljanje zonama.
Glavne prednosti HERZ zonalnih ventila:

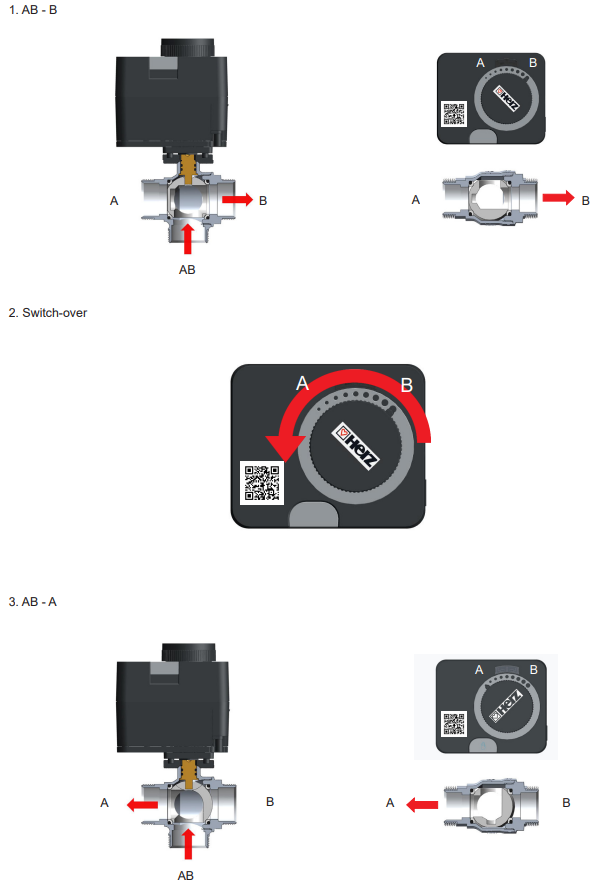

Automatsko upravljanje: Kuglični ventil opremljen je motornim pogonom koji omogućuje automatski prijelaz između krugova. Prijelaz je brz (12 sekundi) i precizan, a njime upravlja sustavski regulator.
Brza reakcija: Motorni pogon omogućuje premještanje položaja za 90° za samo 12 sekundi, što osigurava brzo reagiranje na potrebe sustava i energetski učinkovito djelovanje.
Univerzalna naponska napajanja: Dostupne su izvedbe motora za napone od 230 V AC ili 24 V AC/DC, s mogućnošću ili bez podesivog pomoćnog prekidača.
Jednostavna montaža i održavanje: Motorni aktuator dizajniran je s modulom za brzu montažu, što omogućava brzu i jednostavnu instalaciju i demontažu.
Kvalitetna izrada: HERZ kuglični ventili izrađeni su od visokokvalitetne mjedi, što jamči dugovječnost i pouzdano funkcioniranje. Ventili imaju isti Kvs faktor za protok između AB-A i AB-B, što omogućava optimalno hidrauličko usklađivanje.
Dimenzije i prilagodljivost: Ventili su dostupni u dimenzijama od DN20 do DN32, što omogućuje upotrebu u različitim konfiguracijama sustava.
HERZ zonalni ventili predstavljaju kombinaciju visoke učinkovitosti, jednostavnosti upotrebe i dugoročne pouzdanosti.
Ventil je dizajniran za širok spektar aplikacija, uključujući sustave toplinskih pumpi, podno grijanje i HVAC rješenja, te predstavlja ključni element za učinkovito upravljanje zonama:
Upotreba u sustavu s toplinskom pumpom: prijelaz između grijane zone i grijanja bojlera (pitka voda):
Solarni kolektori: prijelaz između zapadne i istočne strane krova:
Priprema tople sanitarne vode: prijelaz između dnevnog režima (solarnih kolektora) i noćnog režima (toplinske pumpe):
Prijelaz između grijanja na čvrsto gorivo ili naftnu peć:
Upotreba u sustavima s grijanjem na čvrsto gorivo: prijelaz između grijanja radijatorskog sustava i grijanja bojlera:
Napomena: Svi gore prikazani dijagrami su samo ilustrativni i prikazuju primjerne aplikacije.
Ne predstavljaju sheme instalacije, stoga mogu nedostajati ključne komponente!
Glavne prednosti HERZ zonalnih ventila:
Automatsko upravljanje: Kuglični ventil opremljen je motornim pogonom koji omogućuje automatski prijelaz između krugova. Prijelaz je brz (12 sekundi) i precizan, a njime upravlja sustavski regulator.
Brza reakcija: Motorni pogon omogućuje premještanje položaja za 90° za samo 12 sekundi, što osigurava brzo reagiranje na potrebe sustava i energetski učinkovito djelovanje.
Univerzalna naponska napajanja: Dostupne su izvedbe motora za napone od 230 V AC ili 24 V AC/DC, s mogućnošću ili bez podesivog pomoćnog prekidača.
Jednostavna montaža i održavanje: Motorni aktuator dizajniran je s modulom za brzu montažu, što omogućava brzu i jednostavnu instalaciju i demontažu.
Kvalitetna izrada: HERZ kuglični ventili izrađeni su od visokokvalitetne mjedi, što jamči dugovječnost i pouzdano funkcioniranje. Ventili imaju isti Kvs faktor za protok između AB-A i AB-B, što omogućava optimalno hidrauličko usklađivanje.
Dimenzije i prilagodljivost: Ventili su dostupni u dimenzijama od DN20 do DN32, što omogućuje upotrebu u različitim konfiguracijama sustava.
HERZ zonalni ventili predstavljaju kombinaciju visoke učinkovitosti, jednostavnosti upotrebe i dugoročne pouzdanosti.
Ventil je dizajniran za širok spektar aplikacija, uključujući sustave toplinskih pumpi, podno grijanje i HVAC rješenja, te predstavlja ključni element za učinkovito upravljanje zonama:
Upotreba u sustavu s toplinskom pumpom: prijelaz između grijane zone i grijanja bojlera (pitka voda):
Solarni kolektori: prijelaz između zapadne i istočne strane krova:
Priprema tople sanitarne vode: prijelaz između dnevnog režima (solarnih kolektora) i noćnog režima (toplinske pumpe):
Prijelaz između grijanja na čvrsto gorivo ili naftnu peć:
Upotreba u sustavima s grijanjem na čvrsto gorivo: prijelaz između grijanja radijatorskog sustava i grijanja bojlera:
Napomena: Svi gore prikazani dijagrami su samo ilustrativni i prikazuju primjerne aplikacije.
Ne predstavljaju sheme instalacije, stoga mogu nedostajati ključne komponente!
Podaci o radu:
Medij:
Grijana voda prema ÖNORM H5195 ili VDI-Standard 2035. Dozvoljena je upotreba etilen ili propilen glikola u mješavinskom omjeru 25-50%. Na EPDM brtve mogu utjecati maziva iz mineralnih ulja, što može uzrokovati oštećenje EPDM brtvi. Prije upotrebe proizvoda s etilen glikolom protiv smrzavanja i za zaštitu od korozije, obavezno provjerite dokumentaciju proizvođača.
Komponente:
1. Motorni pogon
2. Vijak
3. Adapter
4. Prirubnica
5. Zonski ventil
Operacija:
- Nazivni tlak: PN10
- Maks. radna temperatura: 110°C (bez pare)*
- *ako je zonalni ventil opremljen motornim pogonom, temperatura okoline mora biti 50°C ili manja.
- Min. radna temperatura: 0°C (voda 0,5°C)
- Radni opseg (okret): 90°
- Moment otvaranja (pri PN10): ≤ 5 Nm
- Stupanj curenja između komora: 0%
Medij:
Grijana voda prema ÖNORM H5195 ili VDI-Standard 2035. Dozvoljena je upotreba etilen ili propilen glikola u mješavinskom omjeru 25-50%. Na EPDM brtve mogu utjecati maziva iz mineralnih ulja, što može uzrokovati oštećenje EPDM brtvi. Prije upotrebe proizvoda s etilen glikolom protiv smrzavanja i za zaštitu od korozije, obavezno provjerite dokumentaciju proizvođača.
Komponente:
1. Motorni pogon
2. Vijak
3. Adapter
4. Prirubnica
5. Zonski ventil
Operacija:
UPUTE ZA UPORABU
NORMATIVNINI LIST
ZAGRIJAVANJE:
Kuglasti ventil se može ugraditi u bilo kojem položaju. Međutim, kada se kuglasti ventil ugrađuje u kombinaciji s motornim pogonom, ne preporučamo ugradnju motornog pogona s donje strane. Kod ovakve instalacije postoji mogućnost ulaska vode u motorni pogon. Ventil se ugrađuje u cjevovodne sustave pomoću spojnica, ovisno o specifičnoj primjeni.
HLAĐENJE:
Ako se Zonski ventil koristi u rashladnim sustavima gdje postoji mogućnost kondenzacije, preporučujemo ugradnju s motorom okrenutim prema gore. To sprječava kapanje kondenzata na pogon, što bi moglo uzrokovati probleme u radu.
Smještaj:
NORMATIVNINI LIST
ZAGRIJAVANJE:
Kuglasti ventil se može ugraditi u bilo kojem položaju. Međutim, kada se kuglasti ventil ugrađuje u kombinaciji s motornim pogonom, ne preporučamo ugradnju motornog pogona s donje strane. Kod ovakve instalacije postoji mogućnost ulaska vode u motorni pogon. Ventil se ugrađuje u cjevovodne sustave pomoću spojnica, ovisno o specifičnoj primjeni.
HLAĐENJE:
Ako se Zonski ventil koristi u rashladnim sustavima gdje postoji mogućnost kondenzacije, preporučujemo ugradnju s motorom okrenutim prema gore. To sprječava kapanje kondenzata na pogon, što bi moglo uzrokovati probleme u radu.
Smještaj:
